Технические характеристики пылеуловителей ВЗП серия 5.904-77.94

Пылеуловитель со встречными закрученными потоками ВЗП предназначен для очистки от отходов воздуха, удаляемого системами аспирации и пневмотранспорта от технологического оборудования в различных областях промышленности.

Пылеуловитель (циклон) ВЗП работает по принципу центробежной сепарации частиц из газовой среды.
Очищаемый воздух поступает в пылеуловитель двумя потоками через патрубки корпусов завихрителей верхнего и нижнего потоков воздуха. Проходя через корпусы завихрителей, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер и удаляется из него через переходник с затвором – мигалкой в пылесборник.
Очищенный воздух через центральный выхлопной патрубок выводится из пылеуловителя.
Эффективность пылеуловителя (циклона) ВЗП — 96-99%.

Пылеуловитель ВЗП с зонтом

Пылеуловитель ВЗП с улиткой

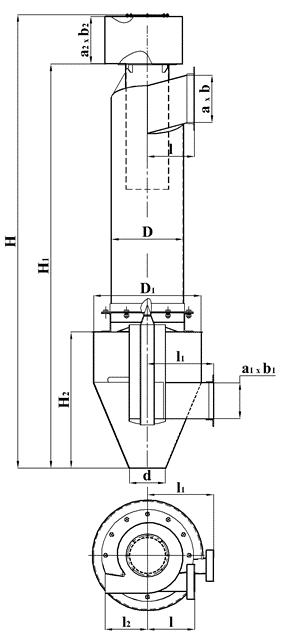

Технические характеристики пылеуловителя ВЗП

Наименование	Производительность, м3/ч	D	D1	d	Н	Н1	H2
Пылеуловитель ВЗП-200	750	200	300	100	1310	1140	390
Пылеуловитель ВЗП-300	1700	300	450	150	1965	1710	585
Пылеуловитель ВЗП-400	3000	400	600	200	2620	2280	780
Пылеуловитель ВЗП-450	3800	450	675	225	2948	2565	878
Пылеуловитель ВЗП-500	4700	500	750	250	3275	2850	975
Пылеуловитель ВЗП-600	6750	600	900	300	3930	3420	1170
Пылеуловитель ВЗП-800	12000	800	1200	400	5240	4560	1560
Пылеуловитель ВЗП-1000	18750	1000	1500	500	6550	5700	1950
Пылеуловитель ВЗП-1200	27000	1200	1800	600	7860	6840	2340
Пылеуловитель ВЗП-1300	32000	1300	1950	650	8515	7410	2535

Наименование	a	b	a1	b1	a2	b2	l	l1	Масса, кг
Пылеуловитель ВЗП-200	132	52	100	42	168	66	172	120	52
Пылеуловитель ВЗП-300	198	78	150	63	251	99	258	180	116
Пылеуловитель ВЗП-400	264	104	200	84	335	132	344	240	160
Пылеуловитель ВЗП-450	297	117	225	95	377	149	387	270	205
Пылеуловитель ВЗП-500	330	130	250	105	419	165	430	300	330
Пылеуловитель ВЗП-600	396	156	300	126	503	198	516	360	463
Пылеуловитель ВЗП-800	528	208	400	168	671	264	688	480	820
Пылеуловитель ВЗП-1000	660	260	500	210	838	330	860	600	1320
Пылеуловитель ВЗП-1200	792	312	600	252	1006	396	1032	720	1800
Пылеуловитель ВЗП-1300	858	338	650	273	1090	429	1118	780	2165
