| № | Шифр тяги | Наружный диаметр труб-да Дн | А | В | Н | L | l | R | S | Длина развертки | Масса, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Тяга криволинейная ТК-32 | 20-32 | — | — | — | — | — | — | — | 150.00 | 0.1400 | |
| 2 | Тяга криволинейная ТК-63 | 40-63 | 115.00 | 40.00 | 173.00 | 45.00 | 27.00 | 7.00 | 5.00 | 217.00 | 0.3500 | |
| 3 | Тяга криволинейная ТК-90 | 75-90 | 125.00 | 60.00 | 198.00 | 60.00 | 40.00 | 12.00 | 8.00 | 260.00 | 0.9800 | |
| 4 | Тяга криволинейная ТК-110 | 110 | 150.00 | 60.00 | 241.00 | 70.00 | 53.00 | 12.00 | 8.00 | 315.00 | 1.2000 |

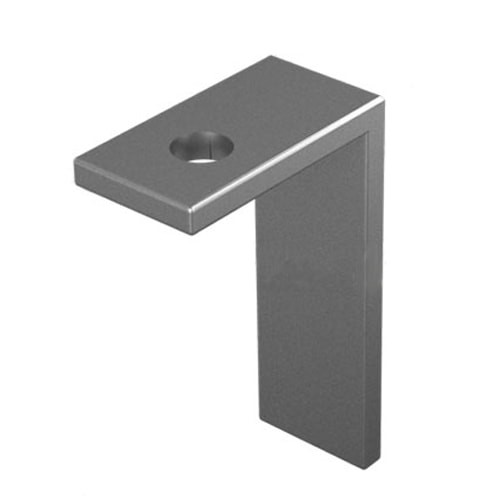

Тяга криволинейная тип ТК для трубопроводов диаметрами от 20 до 110 миллиметров.
Пример условного обозначения: тяги криволинейной тип ТК, для пластмассовых трубопроводов: Тяга ТК-90 ОСТ 36-17-85
| № | Шифр тяги | Нагрузка, Н | d, мм | Масса, кг |
| 1 | Тяга резьбовая M10 | 3000.00 | M10.00 | 0.140 |
| 2 | Тяга резьбовая М12 | 4500.00 | М12.00 | 0.200 |
| 3 | Тяга резьбовая М16 | 15000.00 | M16.00 | 0.360 |
Пример условного обозначения: тяги резьбовой диаметром d=16 мм: Тяга резьбовая M16 ОСТ 36-17-85
| № | Шифр тяги | Нагрузка, H | L | b | b1 | d | d1 | l | l1 | l2 | h | Масса, кг |
| 1 | Тяга с ушком М10x200 | 3000.0 | 200.0 | 10.0 | 13.0 | M10.0 | 10.0 | 35.0 | 15.0 | 90.0 | 6.0 | 0.20 |
| 2 | Тяга с ушком М12х300 | 4500.0 | 300.0 | 10.0 | 15.0 | M12.0 | 12.0 | 45.0 | 18.0 | 100.0 | 7.0 | 0.40 |
| 3 | Тяга с ушком М16х300 | 15000.0 | 300.0 | 12.0 | 20.0 | M16.0 | 16.0 | 55.0 | 22.0 | 130.0 | 9.0 | 0.70 |
Пример условного обозначения: тяги с диаметром d=10 мм и длиной L=300 мм: Тяга M16х300 ОСТ 36-17-85
| № | Шифр ушка | Нагрузка, Н | d1 | l | b1 | R | Масса, кг |
| 1 | Ушко 10 | 3000.00 | 10.00 | 35.00 | 13.00 | 16.50 | 0.060 |
| 2 | Ушко 12 | 4500.00 | 12.00 | 45.00 | 15.00 | 19.50 | 0.120 |
| 3 | Ушко 16 | 15000.00 | 16.00 | 55.00 | 20.00 | 26.00 | 0.260 |
Пример условного обозначения: ушка с диаметром d1=16 мм: Ушко 16 ОСТ 36-17-85
