Описание

Прайс-лист на хомуты сварные ОСТ 24.125.117-01

№	Наименование	Наружный диаметр	Ширина, мм	Высота, мм	Масса изделия, кг	Стоимость за ед., руб.*
1	01 ОСТ 24.125.117	530	582	1056	17,16	1980 р.
2	02 ОСТ 24.125.117	630	682	1106	18,34	2110 р.
3	03 ОСТ 24.125.117	720	772	1251	20,56	2360 р.
4	04 ОСТ 24.125.117	820	872	1301	21,86	2510 р.
5	05 ОСТ 24.125.117	920	972	1471	24,35	2800 р.
6	06 ОСТ 24.125.117	1020	1074	1522	25,55	2810 р.
7	07 ОСТ 24.125.117	1220	1274	1822	30,05	3310 р.
8	08 ОСТ 24.125.117	1420	1474	2122	34,48	3790 р.
9	09 ОСТ 24.125.117	1620	1674	2422	40,78	4490 р.

Техническое описание

ОСТ 24.125.117-01 распространяется на хомуты сварные и предназначен для блоков хомутовых с траверсой, изготавливаемых по ОСТ 24.125.116 для трубопроводов ТЭС И АЭС, и устанавливает их конструкцию и размеры.

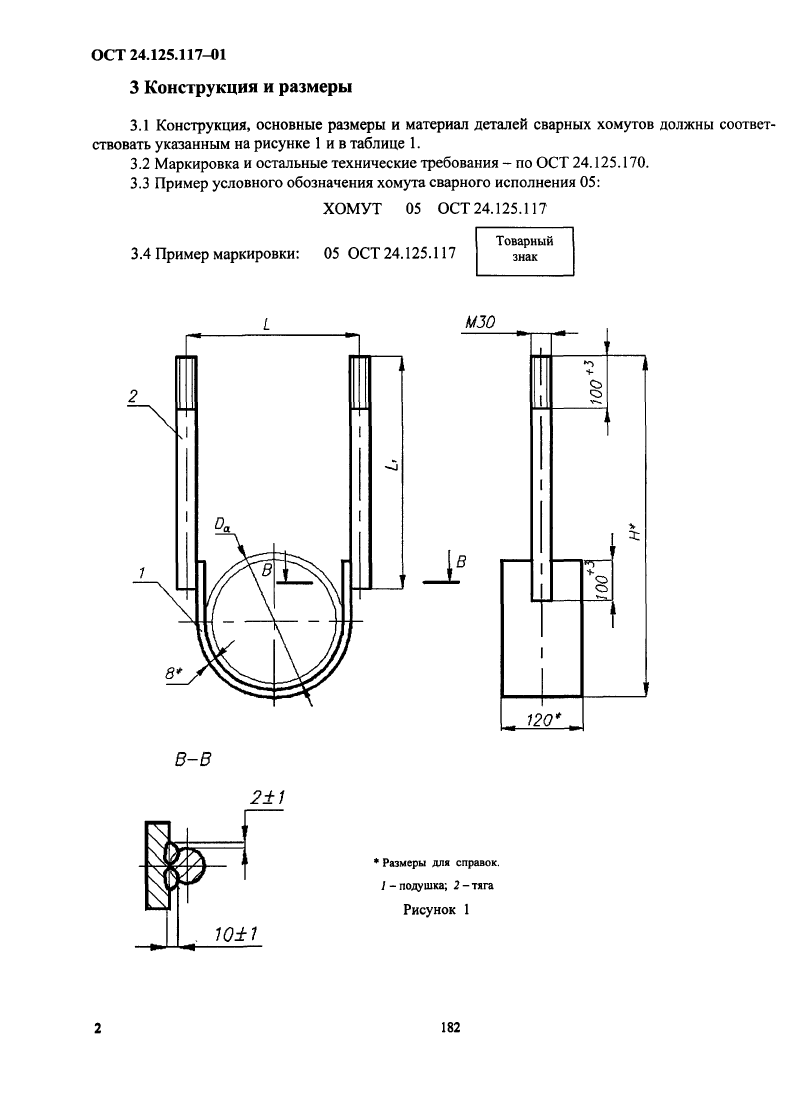

Конструкция, основные размеры и материал деталей сварных хомутов должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.117-01.

Маркировка и остальные требования – по ОСТ 24.125.170.

Пример условного обозначения хомута сварного исполнения 05:
