  1. Опоры трубопроводов
  3. Подвеска пружинная горизонтальных трубопроводов ТС-689.00.000

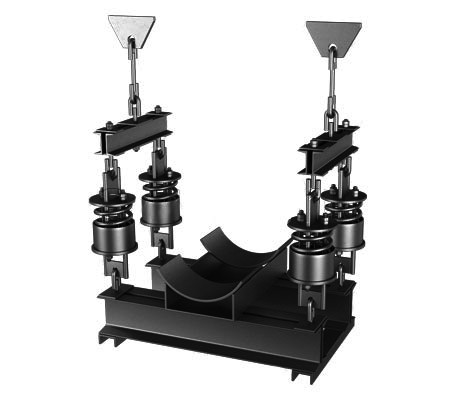

Подвеска пружинная горизонтальных трубопроводов ТС-689.00.000

Цена по запросу

Подвеска пружинная горизонтальных трубопроводов ТС-689.00.000

Цена по запросу

Связаться с менеджером
Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru
WhatsApp
Заголовок
Telegram
Связаться с менеджером
Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru
WhatsApp
Заголовок
Telegram

Описание

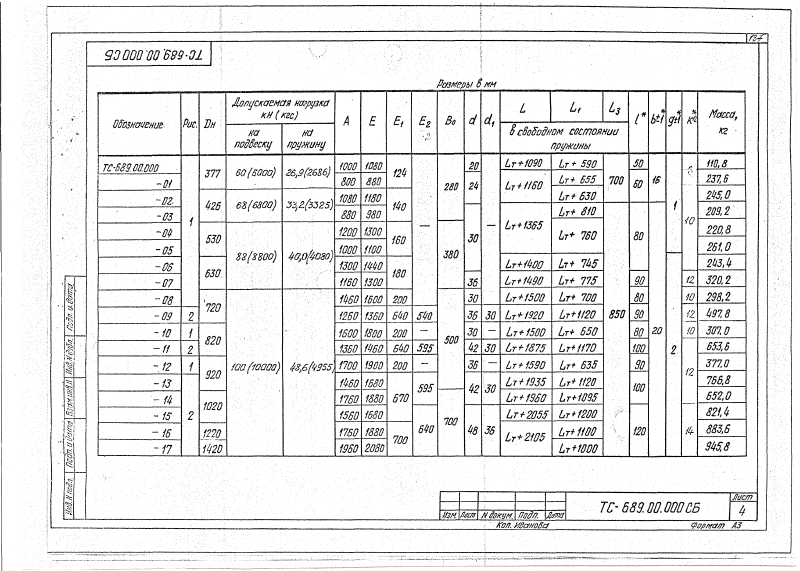

Прайс-лист на подвески пружинные горизонтальных трубопроводов ТС-689.00.000

Обозначение Dн А Е Е1 L L1 L3 l* Масса, кг Стоимость за ед., руб.*
в свободном состоянии пружины
ТС-689.00.000СБ 377 1000 1080 124 Lт+1090 Lт+590 700 50 110,8 51 325 р.
ТС-689.00.000-01 800 880 Lт+1160 Lт+655 60 237,6 106 250 р.
ТС-689.00.000-02 426 1080 1180 140 Lт+630 245,0 109 600 р.
ТС-689.00.000-03 880 980 Lт+1365 Lт+810 850 80 209,2 87 650 р.
ТС-689.00.000-04 530 1200 1300 160 Lт+760 220,8 92 850 р.
ТС-689.00.000-05 1000 1100 261,0 107 900 р.
ТС-689.00.000-06 630 1300 1440 180 Lт+1400 Lт+745 243,4 102 775 р.
ТС-689.00.000-07 1160 1300 Lт+1490 Lт+775 90 320,2 133 300 р.
ТС-689.00.000-08 720 1460 1600 200 Lт+1500 Lт+700 80 298,2 124 650 р.
ТС-689.00.000-09 1260 1360 640 Lт+1920 Lт+1120 90 497,8 211 000 р.
ТС-689.00.000-10 820 1600 1800 200 Lт+1500 Lт+650 80 307.0 128 600 р.
ТС-689.00.000-11 1360 1460 640 Lт+1875 Lт+1170 100 653,6 275 000 р.
ТС-689.00.000-12 920 1700 1900 200 Lт+1590 Lт+635 90 377,0 158 850 р.
ТС-689.00.000-13 1460 1680 670 Lт+1935 Lт+1120 100 766,8 323 475 р.
ТС-689.00.000-14 1020 1760 1880 Lт+1960 Lт+1095 652,0 279 875 р.
ТС-689.00.000-15 1560 1680 Lт+2055 Lт+1200 120 821,4 348 050 р.
ТС-689.00.000-16 1220 1760 1880 700 Lт+2105 Lт+1100 883,6 376 025 р.
ТС-689.00.000-17 1420 1960 2080 Lт+1000 945,8 404 025 р.

«

Техническое описание

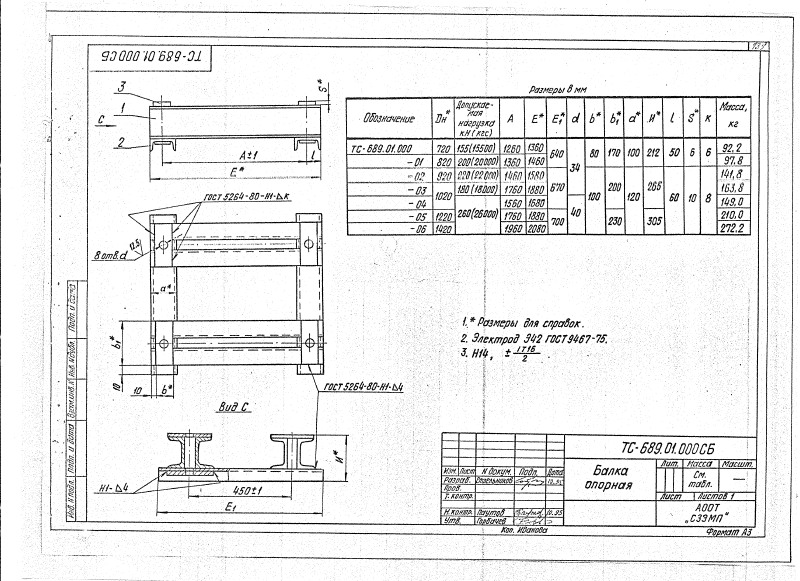

Балка опорная для Подвесок пружинных горизонтальных трубопроводов Дн377-Дн1420 мм ТС-689.01.000СБ

Обозначение Dн* Допускаемая нагрузка кН (кгс) А Е* Еı* d bı* ı* И* S* K Масса, кг
ТС-689.01.000СБ 720 155 (15500) 1260 1360 640 34 170 100 121 6 6 92,2
ТС-689.01.000- 01 820 200 (20000) 1360 1460 97,8
ТС-689.01.000- 02 920 220 (22000) 1460 1580 670 200 120 265 10 8 141,8
ТС-689.01.000- 03 1020 180 (18000) 1760 1880 163,8
ТС-689.01.000- 04 260 (26000) 1560 1680 40 149,0
ТС-689.01.000- 05 1220 1760 1880 700 230 305 210,0
ТС-689.01.000- 06 1420 1960 2080 272,2

Балка верхняя для Подвесок пружинных горизонтальных трубопроводов Дн377-Дн1420 мм ТС-689.02.000СБ

Обозначение D * d dı L* b* H* l l S* k Масса, кг
ТС-689.02.000СБ 720 40 34 630 140 124 20 90 12 6 15,2
ТС-689.02.000- 01 820x1020 46 650 170 152 15 100 16 8 35,4
ТС-689.02.000- 02 1020x1420 52 40

Серия 5.903-13
