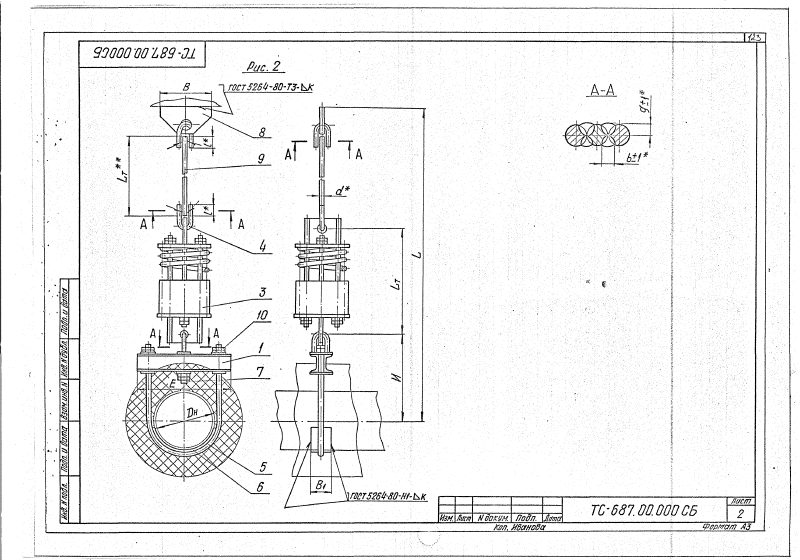

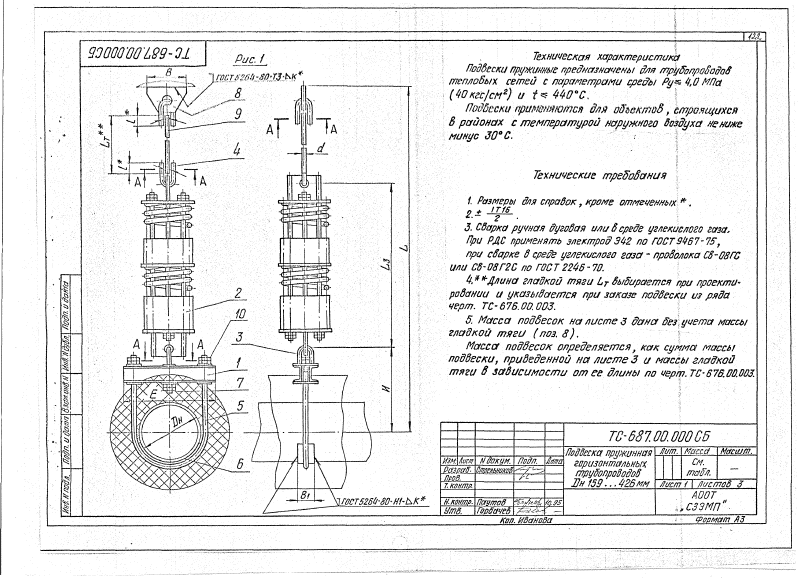

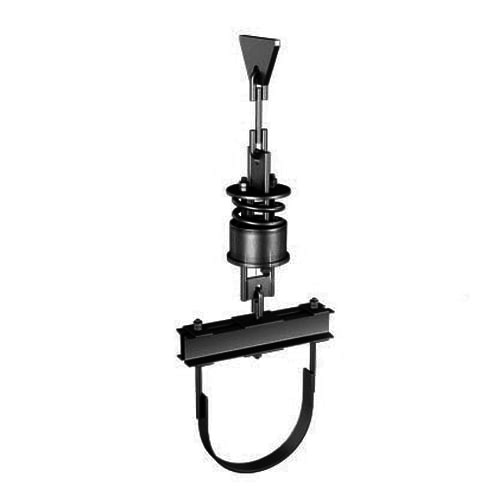

Прайс-лист на подвески пружинные горизонтальных трубопроводов ТС-687.00.000
| Обозначение | Dн | Допускаемая нагрузка кН (кгс) | Рабочая деформа-ция пружины | L | L3 | Масса, кг | Стоимость за ед., руб.* | ||
|---|---|---|---|---|---|---|---|---|---|
| на блок | на пружину | в свободном состоянии пружины | |||||||
| ТС-687.00.000 СБ | 159 | 11 (1100) | 16,7 (1666) | 210 | 1428 + Lт | 880 | 63,1 | 30 750 р. | |
| ТС-687.00.000-01 | 280 | 1598 + Lт | 1050 | 69,4 | 33 600 р. | ||||
| ТС-687.00.000-02 | 219 | 24 (2400) | 20,0 (2005) | 210 | 1600 + Lт | 960 | 74,1 | 35 800 р. | |
| ТС-687.00.000-03 | 280 | 1790 + Lт | 1150 | 89,5 | 41 750 р. | ||||
| ТС-687.00.000-04 | 273 | 34 (3400) | 26,9 (2686) | 210 | 1790 + Lт | 960 | 109,6 | 50 325 р. | |
| ТС-687.00.000-05 | 280 | 1980 + Lт | 1150 | 123,3 | 54 800 р. | ||||
| ТС-687.00.000-06 | 325 | 48 (4800) | 40,8 (4080) | 210 | 2060 + Lт | 1130 | 157,0 | 68 375 р. | |
| ТС-687.00.000-07 | 280 | 2300 + Lт | 1370 | 183,4 | 75 775 р. | ||||
| ТС-687.00.000-08 | 377 | 210 | 2120 + Lт | 1130 | 161,5 | 70 400 р. | |||
| ТС-687.00.000-09 | 280 | 2360 + Lт | 1370 | 185,6 | 76 750 р. | ||||
| ТС-687.00.000-10 | 426 | 55 (5500) | 49,6 (4955) | 210 | 2220 + Lт | 1200 | 189,7 | 80 550 р. | |
| ТС-687.00.000-11 | 280 | 2420 + Lт | 1400 | 218,0 | 88 550 р. | ||||
| ТС-687.00.000-12 | 159 | 11 (1100) | 16,7 (1666) | 70 | 1078 + Lт | 530 | 35,0 | 16 900 р. | |
| ТС-687.00.000-13 | 140 | 1248 + Lт | 700 | 43,5 | 20 750 р. | ||||
| ТС-687.00.000-14 | 219 | 24 (2400) | 20,0 (2005) | 70 | 1170 + Lт | 530 | 43,1 | 21 150 р. | |
| ТС-687.00.000-15 | 140 | 1340 + Lт | 700 | 53,9 | 24 975 р. | ||||
| ТС-687.00.000-16 | 273 | 34 (3400) | 26,9 (2686) | 70 | 1360 + Lт | 53 | 64,2 | 30 225 р. | |
| ТС-687.00.000-17 | 140 | 1530 + Lт | 700 | 118,4 | 52 950 р. | ||||
| ТС-687.00.000-18 | 325 | 48 (4800) | 40,8 (4080) | 70 | 1550 + Lт | 620 | 89,4 | 41 350 р. | |
| ТС-687.00.000-19 | 140 | 1780 + Lт | 850 | 114,2 | 48 025 р. | ||||
| ТС-687.00.000-20 | 377 | 70 | 1610 + Lт | 620 | 90,2 | 41 700 р. | |||
| ТС-687.00.000-21 | 140 | 1840 + Lт | 850 | 115,0 | 48 375 р. | ||||
| ТС-687.00.000-22 | 426 | 55 (5500) | 49,6 (4955) | 70 | 1640 + Lт | 620 | 105,5 | 47 450 р. | |
| ТС-687.00.000-23 | 140 | 1870 + Lт | 850 | 134,5 | 55 750 р. | ||||
