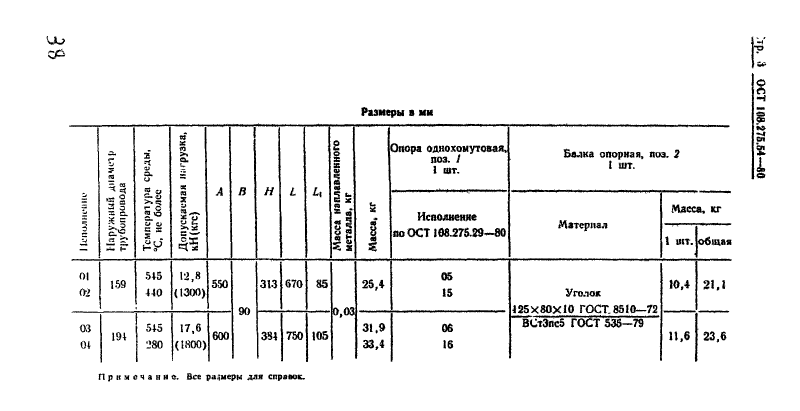

| № | Исполнение | Наружный диаметр Дн | ТоС | Допускаемая нагрузка кН, (кгс) | Длина хомута, мм | Ширина, мм | Высота блока, мм | Масса, кг | Стоимость блока хомутового за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 01 ОСТ108.275.54-80 | 159 | 545 | 12,80 (1300) | 670,00 | 85,00 | 313,00 | 25,40 | 11 720 р. |
| 2 | 03 ОСТ108.275.54-80 | 194 | 545 | 17,60 (1800) | 750,00 | 105,00 | 384,00 | 31,90 | 10 170 р. |

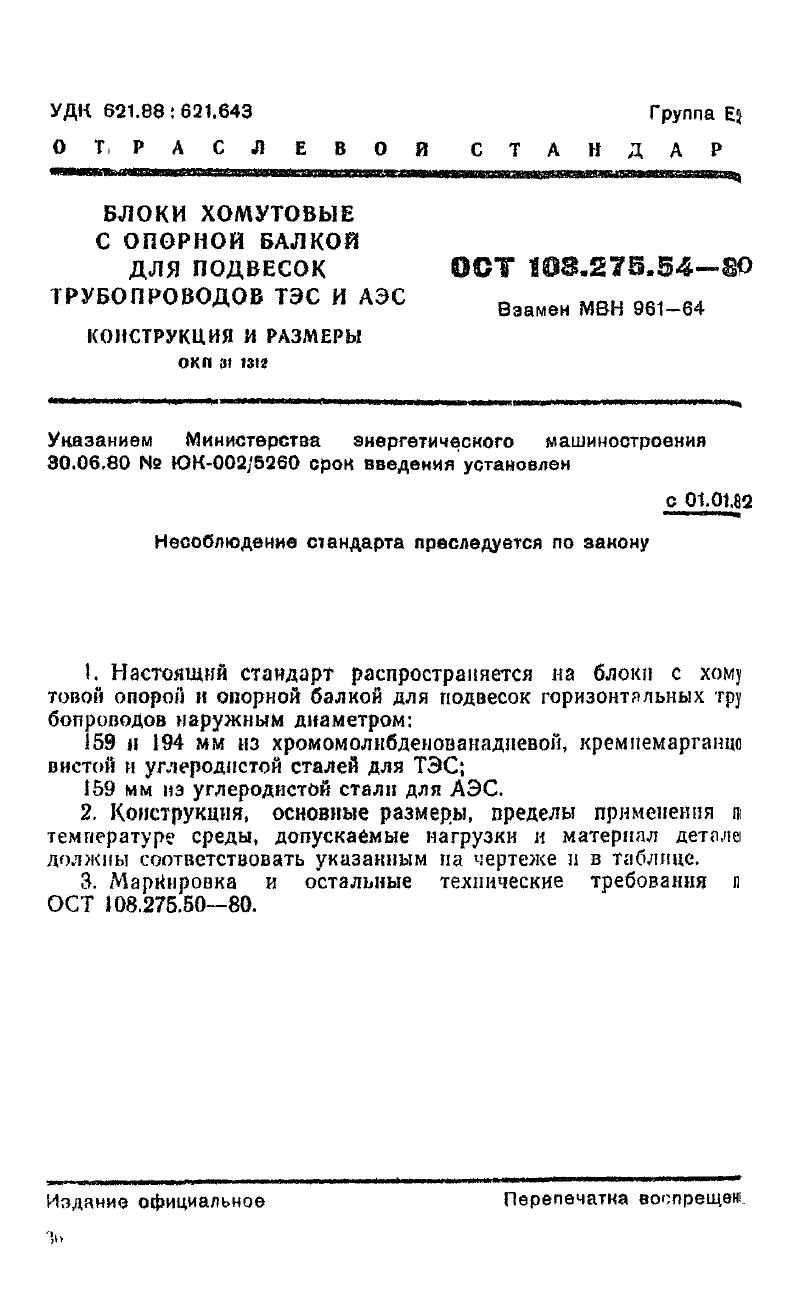

ООО «Северо-Западный Завод Металлоконструкций» изготавливает, блоки хомутовые с опорной балкой для подвесок трубопроводов АЭС и ТЭЦ по ОСТ 108.275.54-80. ОСТ 108.275.54-80 распространяется на блоки хомутовые с опорной балкой для подвесок трубопроводов АЭС и ТЭЦ наружными диаметрами:
159 и 194 мм из хромомолибденованадиевых, кремнемарганцовистых и углеродистых сталей для ТЭС,
Основные размеры, конструктив, пределы применения по температуре среды и допустимые нагрузки, а также материал деталей обязательно соответствуют указанным в таблицах и чертежах ОСТа 108.275.54-80. Остальные технические требования и обозначение по ОСТ 108.275.50-81.

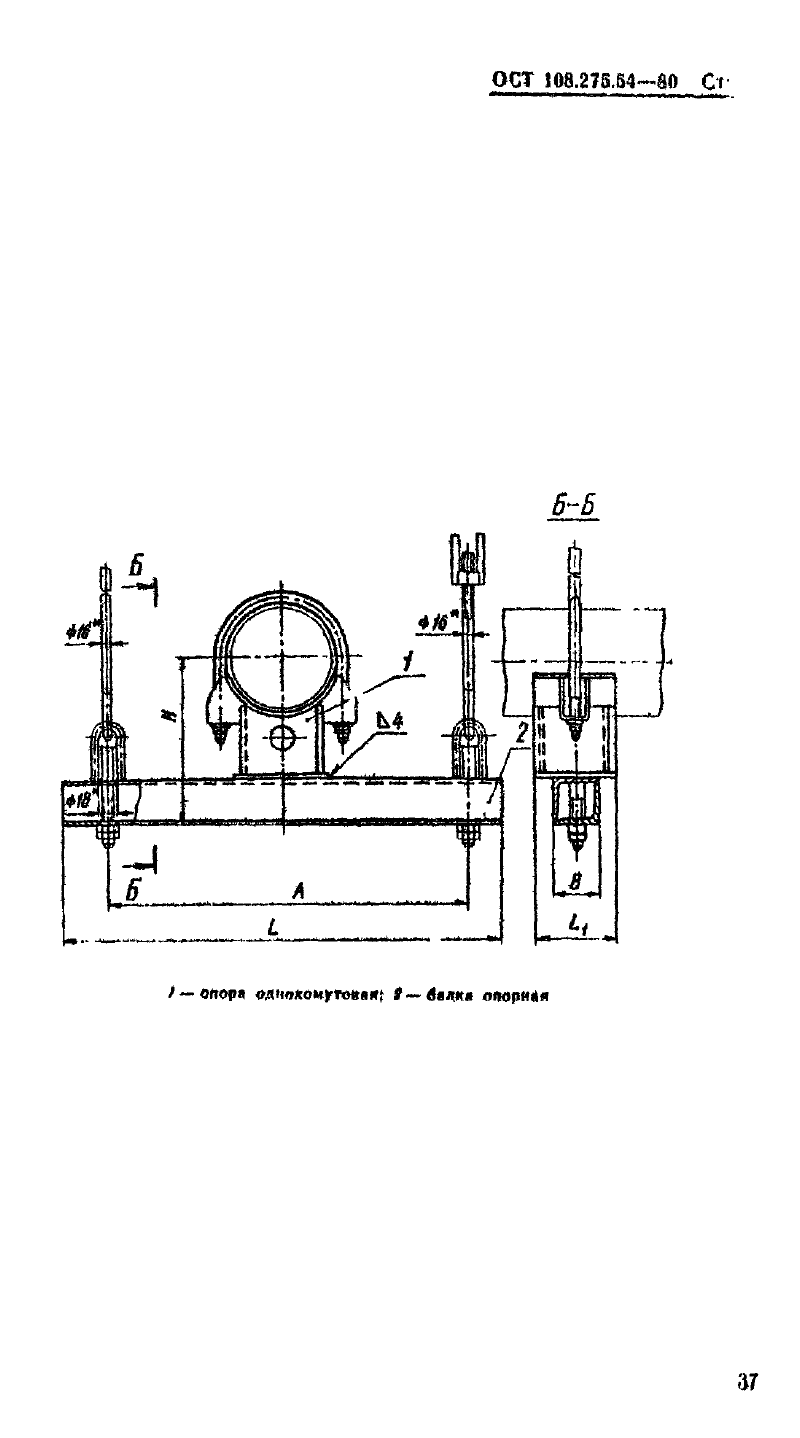

Пример условного обозначения хомутового блока с опорной балкой для подвески горизонтального трубопровода наружным диаметром 159 мм:
Пример маркировки: 01 ОСТ 108.275.54—80.
