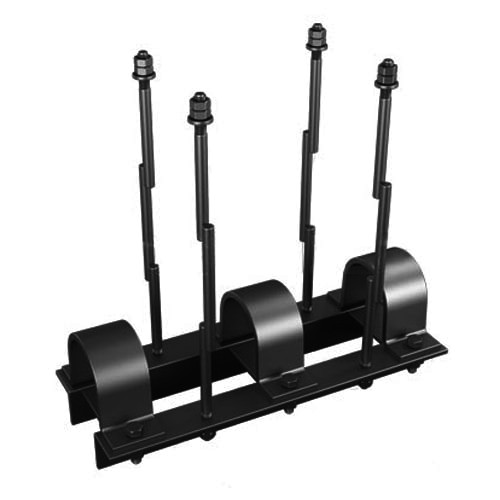

Подвеска однорядная с прерывистым основанием и двумя тягами для трубопроводов диаметрами от 125 до 630 миллиметров.

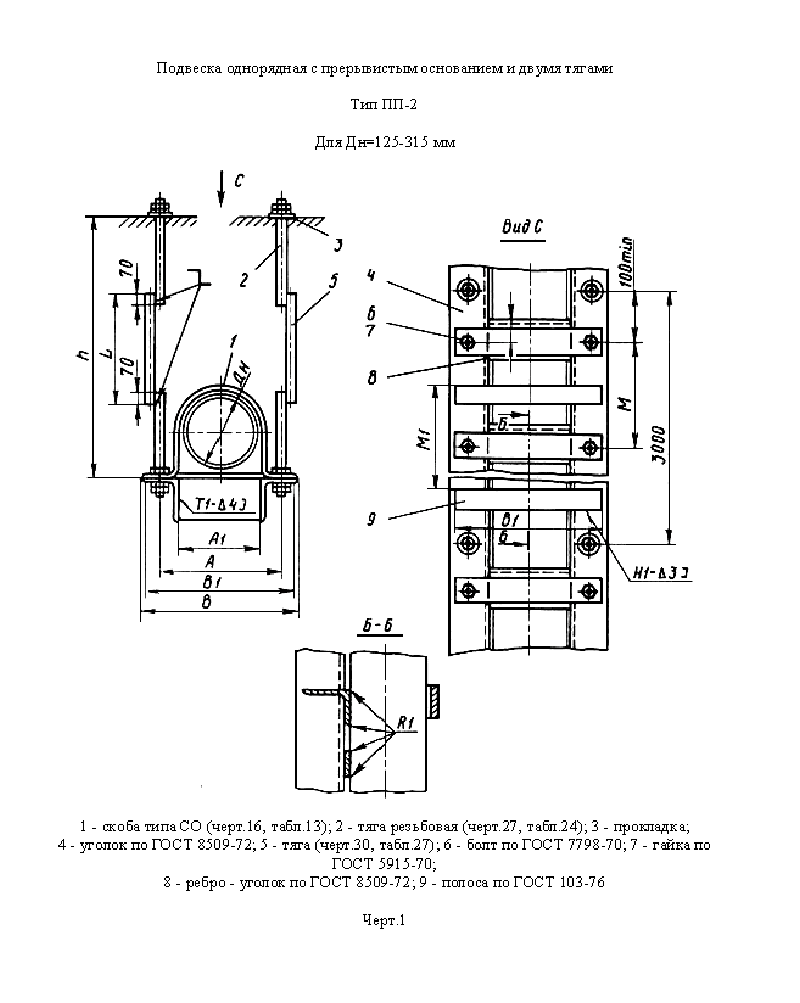

Подвеска однорядная с прерывистым основанием и двумя тягами тип ПП-2, состоит из скобы типа СО, резьбовой тяги, прокладки, уголка, болтов, ребра, гаек, полосы.

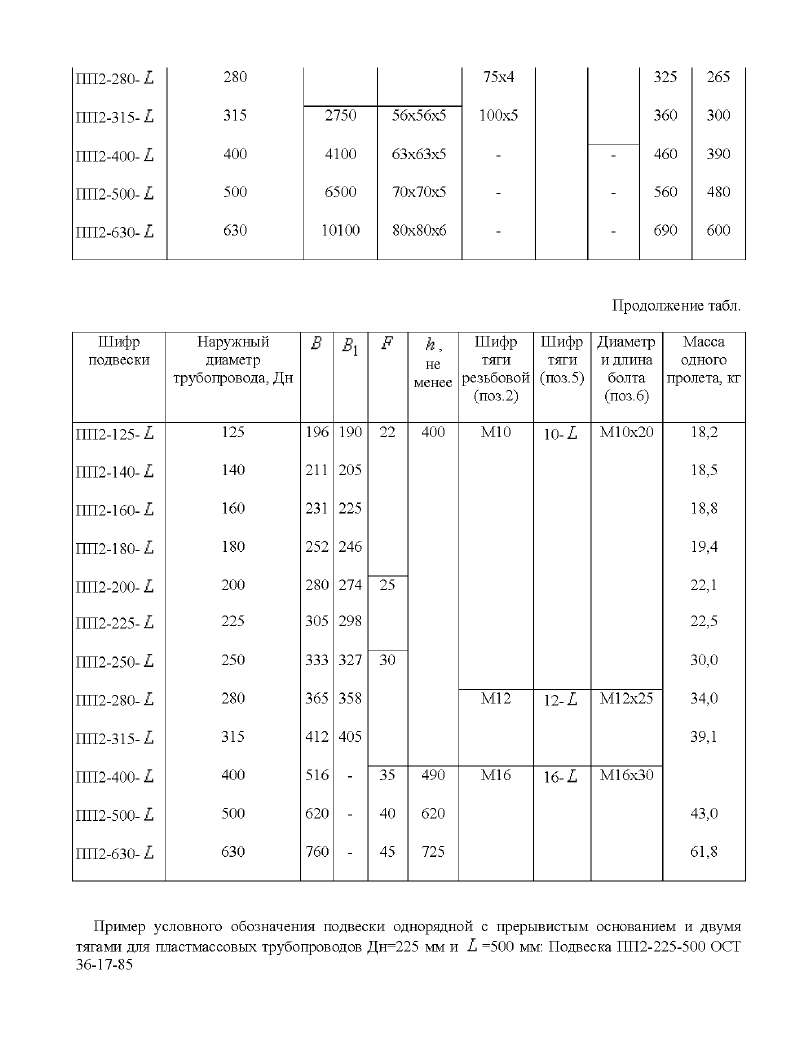

Пример условного обозначения: подвески однорядной с прерывистым основанием и двумя тягами тип ПП2 для пластмассовых трубопроводов Дн=630 мм и L=500 мм: Подвеска ПП2-630-500 ОСТ 36-17-85
Вкладыш
№ | Шифр вкладыша | Наружный диаметр трубопровода, Дн | a | b | B | R | S | l | Длина развертки | Масса, кг |
| 1 | Вкладыш 110 | 110,0 | 20,0 | 36,0 | 30,0 | 57,0 | 2,0 | 210,0 | 276,0 | 0,13,0 |
| 2 | Вкладыш 125 | 125 | 16,0 | 46,0 | 30,0 | 65,0 | 2,0 | 262,0 | 337,0 | 0,160 |
| 3 | Вкладыш 140 | 140 | 16,0 | 46,0 | 30,0 | 72,0 | 3,0 | 282,0 | 366,0 | 0,260 |
| 4 | Вкладыш 160 | 160 | 16,0 | 59,0 | 30,0 | 82,0 | 3,0 | 310,0 | 405,0 | 0,280 |
| 5 | Вкладыш 180 | 180 | 12,0 | 59,0 | 30,0 | 92,0 | 3,0 | 330,0 | 437,0 | 0,300 |
| 6 | Вкладыш 200 | 200 | 22,0 | 59,0 | 40,0 | 103,0 | 4,0 | 350,0 | 470,0 | 0,570 |
| 7 | Вкладыш 225 | 225 | 22,0 | 59,0 | 40,0 | 115,0 | 4,0 | 374,0 | 507,0 | 0,620 |
| 8 | Вкладыш 250 | 250 | 22,0 | 59,0 | 40,0 | 128,0 | 4,0 | 400,0 | 552,0 | 0,670 |
| 9 | Вкладыш 280 | 280 | 26,0 | 59,0 | 50,0 | 143,0 | 4,0 | 430,0 | 595,0 | 0,910 |
| 10 | Вкладыш 315 | 315 | 26,0 | 59,0 | 50,0 | 162,0 | 4,0 | 460,0 | 651,0 | 0,960 |
| 11 | Вкладыш 400 | 400 | 34,0 | 76,0 | 60,0 | 203,0 | 5,0 | 610,0 | 844,0 | 1,890 |
| 12 | Вкладыш 500 | 500 | 34,0 | 76,0 | 60,0 | 253,0 | 5,0 | 710,0 | 1001,0 | 2,300 |
| 13 | Вкладыш 600 | 600 | 32,0 | 76,0 | 60,0 | 319,0 | 5,0 | 840,0 | 1206,0 | 2,800 |
Пример условного обозначения: вкладыша для пластмассовых трубопроводов Дн=500 мм: Вкладыш 500 ОСТ 36-17-85
ОСТ 36-17-85
