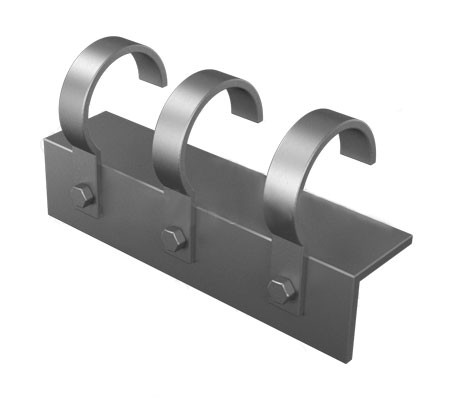

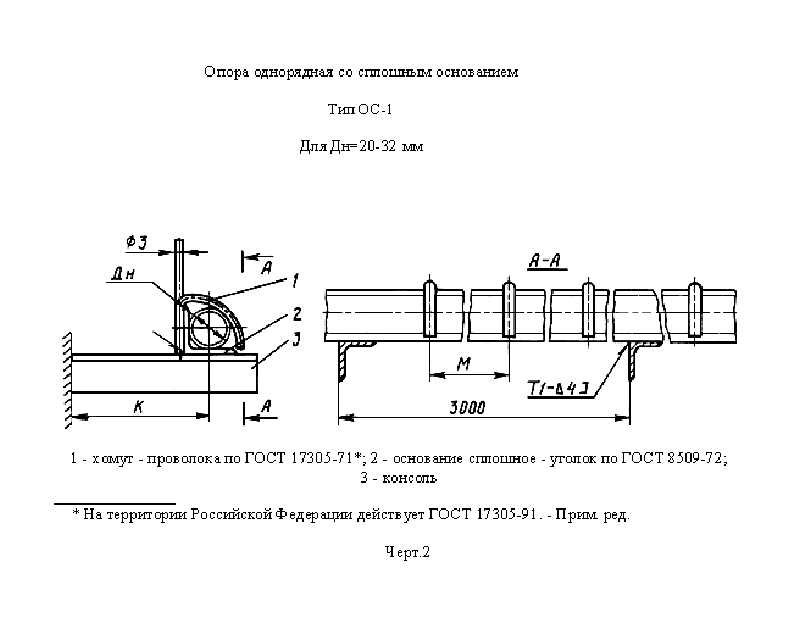

Опора однорядная со сплошным основанием для трубопроводов диаметрами от 20 до 110 миллиметров.

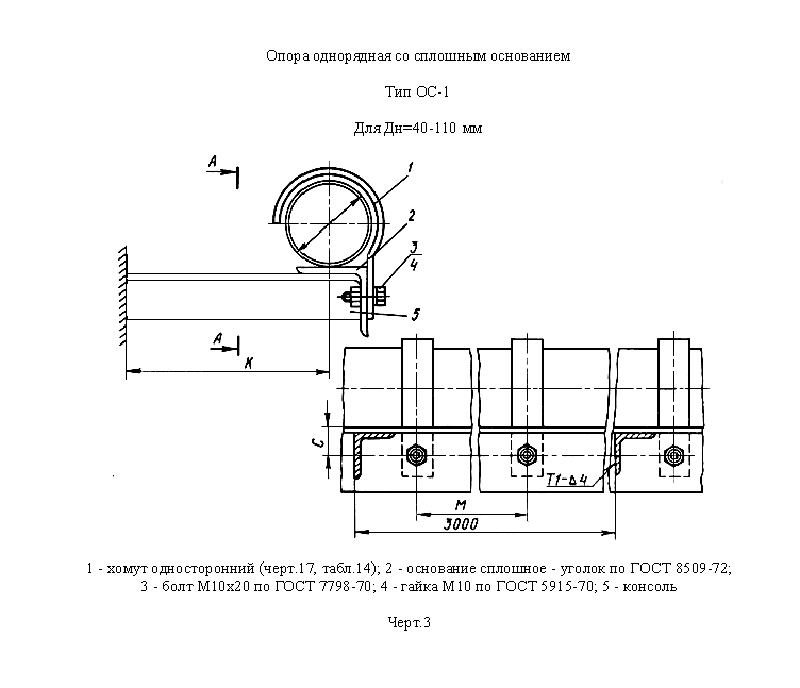

Опора трубопровода тип ОС-1, состоит из хомута, сплошного основания, консоли, болтов и гаек.
Пример условного обозначения опоры: однорядная со сплошным основанием тип ОС-1 для пластмассового трубопровода Ду=110 мм: Опора ОС-1-110 ОСТ 36-17-05
Кронштейн
№ | Шифр кронштейна | Наружный диаметр трубопровода, Дн | l | h | R | b | A | S | Масса, кг. |
| 1 | Кронштейн 50 | 50,00 | 155,0 | 95,0 | 26,0 | 52,0 | 5,0 | 4,0 | 0,410 |
| 2 | Кронштейн 63 | 63,00 | 175,0 | 105,0 | 33,0 | 66,0 | 5,0 | 4,0 | 0,520 |
| 3 | Кронштейн 75 | 75,00 | 180,0 | 120,0 | 39,0 | 78,0 | 10,0 | 4,0 | 0,630 |
| 4 | Кронштейн 90 | 90,00 | 200,0 | 130,0 | 47,0 | 94,0 | 10,0 | 4,0 | 0,590 |
| 5 | Кронштейн 110 | 110,00 | 210,0 | 145,0 | 57,0 | 114,0 | 10,0 | 6,0 | 0,790 |
Пример условного обозначения: кронштейна для пластмассовых трубопроводов Дн=90 мм: Кронштейн 90 ОСТ 36-17-85
ОСТ 36-17-85
