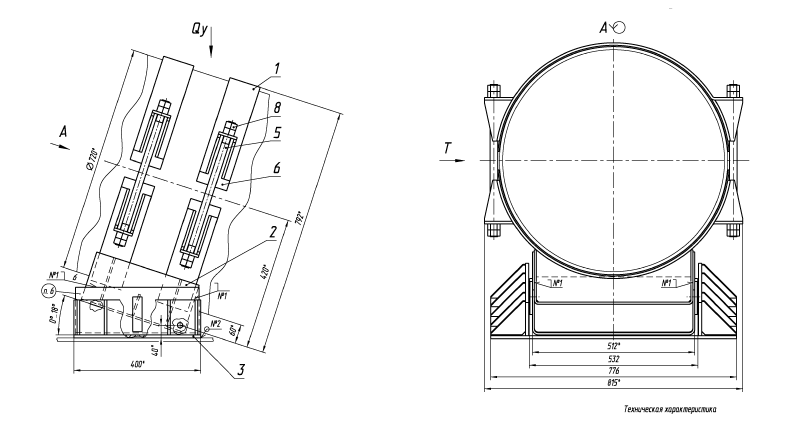

Техническая характеристика

1. Опора предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества с температурой от минус 35 до 100 градусов и условным давлением Pу до 10МПа при температуре окружающей среды до минус 70 градусов.
2. Допускаемые нагрузки на опору:
   - вертикальная Qy. Не более 150 кН,
   - боковая Т. не более 45 кН.



Величина боковой допускаемой расчетной нагрузки задана при условии отсутствия внешних изгибающих моментов.

Технические требования

• *Размеры для справок.

ТПР.08.13.00.000
