Техническая характеристика

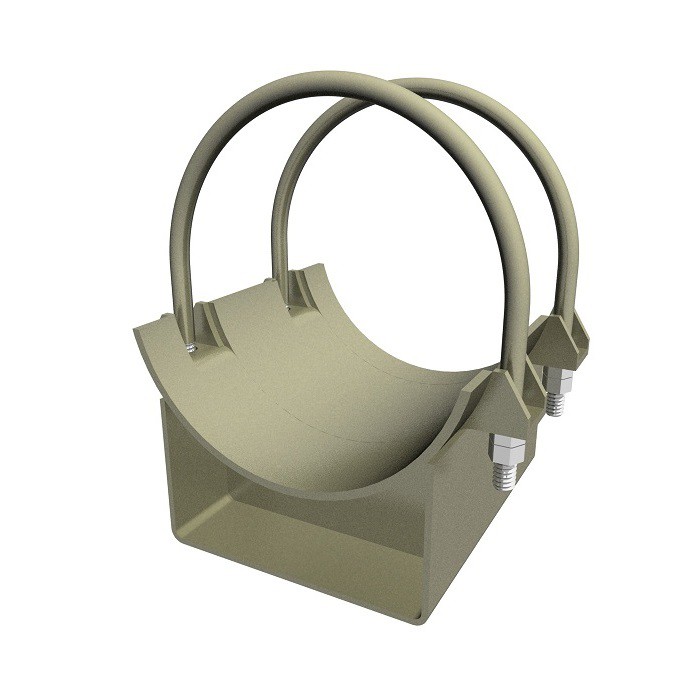

1. Опора предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов с наружным диаметром 219 мм, транспортирующих вещества с температурой до 100 градусов и условным давлением Pу до 20МПа при температуре окружающей среды до минус 70 градусов.
2. Расчетные допускаемые нагрузки на опору даны при условии отсутствия внешних изгибающих моментов.

Технические требования

• *Размеры для справок.
• Н16, h16, +/- IT16/2.
• Электроды типа 350А ГОСТ 9467-75.
• Сварка шва №3 – ручная электродуговая.
• Маркировать любым способом, обеспечивающим сохранность маркировки на весь срок эксплуатации, шрифтом не менее 5: товарный знак завода-изготовителя и обозначение по чертежу.

ТПР.07.35.00.000
