Подвески пружинные Л8-523.000

Цена по запросу

Подвески пружинные Л8-523.000

Цена по запросу

Связаться с менеджером
Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru
WhatsApp
Заголовок
Telegram
Связаться с менеджером
Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru
WhatsApp
Заголовок
Telegram

Описание

Прайс-лист на подвески пружинные Л8-523.000

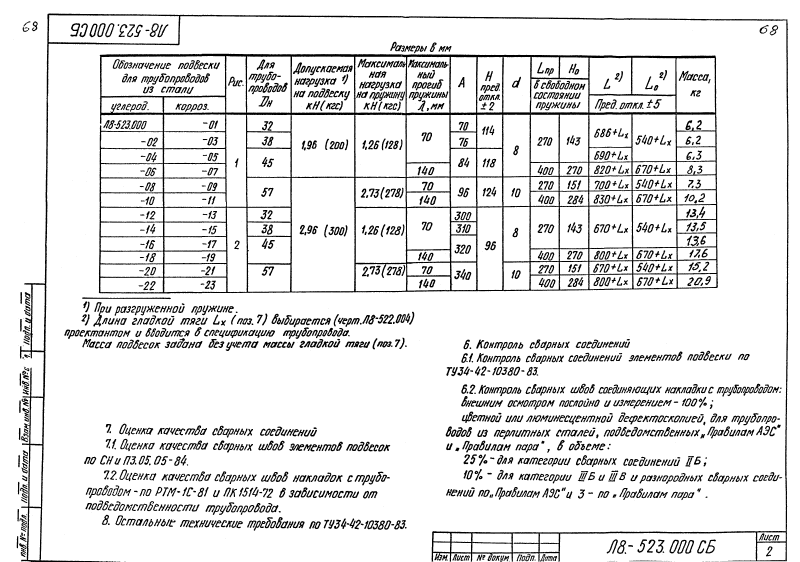

Обозначение подвесок Рис. Dн Допускаемая нагрузка на подвеску, кН (кгс) Макс. нагрузка на пружину, кН (кгс) Макс. прогиб пружины, мм A H d Lпр Ho L Lo Масса, кг Стоимость за ед., руб.*
Л8-523.000 1 32 1,96 (200) 1,26 (128) 70 70 114 8 270 143 686+Lx 540+Lx 6,2 6 000 р.
Л8-523.000-01 1 32 1,96 (200) 1,26 (128) 70 70 114 8 270 143 686+Lx 540+Lx 6,2 10 625 р.
Л8-523.000-02 1 38 1,96 (200) 1,26 (128) 70 76 114 8 270 143 686+Lx 540+Lx 6,2 6 000 р.
Л8-523.000-03 1 38 1,96 (200) 1,26 (128) 70 76 114 8 270 143 686+Lx 540+Lx 6,2 10 625 р.
Л8-523.000-04 1 45 1,96 (200) 1,26 (128) 70 84 118 8 270 143 690+Lx 540+Lx 6,3 6 250 р.
Л8-523.000-05 1 45 1,96 (200) 1,26 (128) 70 84 118 8 270 143 690+Lx 540+Lx 6,3 10 875 р.
Л8-523.000-06 1 45 2,96 (300) 1,26 (128) 140 84 118 8 400 270 820+Lx 670+Lx 8,3 7 750 р.
Л8-523.000-07 1 45 2,96 (300) 1,26 (128) 140 84 118 8 400 270 820+Lx 670+Lx 8,3 14 550 р.
Л8-523.000-08 1 57 2,96 (300) 2,73 (278) 70 96 124 10 270 151 700+Lx 540+Lx 7,3 7 225 р.
Л8-523.000-09 1 57 2,96 (300) 2,73 (278) 70 96 124 10 270 151 700+Lx 540+Lx 7,3 13 225 р.
Л8-523.000-10 1 57 2,96 (300) 2,73 (278) 140 96 124 10 400 284 830+Lx 670+Lx 10,2 9 100 р.
Л8-523.000-11 1 57 2,96 (300) 2,73 (278) 140 96 124 10 400 284 830+Lx 670+Lx 10,2 17 750 р.
Л8-523.000-12 2 32 2,96 (300) 1,26 (128) 70 300 96 8 270 143 670+Lx 540+Lx 13,4 11 750 р.
Л8-523.000-13 2 32 2,96 (300) 1,26 (128) 70 300 96 8 270 143 670+Lx 540+Lx 13,4 21 875 р.
Л8-523.000-14 2 38 2,96 (300) 1,26 (128) 70 310 96 8 270 143 670+Lx 540+Lx 13,5 11 975 р.
Л8-523.000-15 2 38 2,96 (300) 1,26 (128) 70 310 96 8 270 143 670+Lx 540+Lx 13,5 22 000 р.
Л8-523.000-16 2 45 2,96 (300) 1,26 (128) 70 320 96 8 270 143 670+Lx 540+Lx 13,6 12 175 р.
Л8-523.000-17 2 45 2,96 (300) 1,26 (128) 70 320 96 8 270 143 670+Lx 540+Lx 13,6 22 225 р.
Л8-523.000-18 2 45 2,96 (300) 1,26 (128) 140 320 96 8 400 270 800+Lx 670+Lx 17,6 15 125 р.
Л8-523.000-19 2 45 2,96 (300) 1,26 (128) 140 320 96 8 400 270 800+Lx 670+Lx 17,6 26 375 р.
Л8-523.000-20 2 57 2,96 (300) 2,73 (278) 70 340 96 10 270 151 670+Lx 540+Lx 15,2 13 000 р.
Л8-523.000-21 2 57 2,96 (300) 2,73 (278) 70 340 96 10 270 151 670+Lx 540+Lx 15,2 24 700 р.
Л8-523.000-22 2 57 2,96 (300) 2,73 (278) 140 340 96 10 400 284 800+Lx 670+Lx 20,9 17 750 р.
Л8-523.000-23 2 57 2,96 (300) 2,73 (278) 140 340 96 10 400 284 800+Lx 670+Lx 20,9 31 750 р.

«

Техническое описание

Подвески пружинные предназначены для трубопроводов ТЭС и АЭС с параметрами среды:

Р у<,4,0МПа (40 кгс/см 2) и tраб<,425℃, по рис.1 и 2, по рис.3 – для неизолируемых трубопроводов tраб<,45℃, для объектов, строящихся в районах с расчетной температурой наружного воздуха не ниже минус 30℃.

Для районов с температурой наружного воздуха ниже минус 30℃ применять материал, указанный в приложении.

Пример условного обозначения пружинной подвески для вертикального трубопровода Дн 32мм из углеродистой стали:

ПОДВЕСКА - 32 - Л8 - 523.000 - 12.
