Прайс-лист на подвески жесткие Л8-522.000

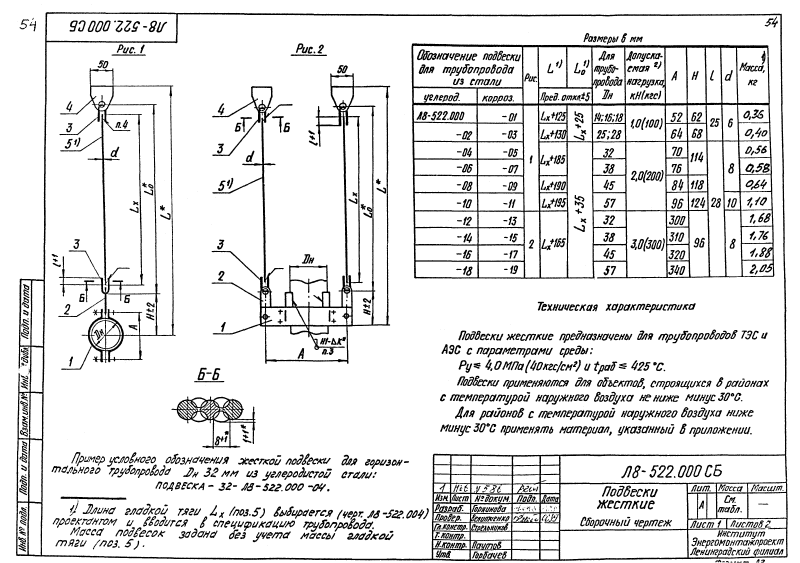

Обозначение подвесок	Рис.	L	L0	Dн	Допускаемая нагрузка, кН (кгс)	A	H	l	d	Масса, кг	Стоимость за ед., руб.*
Л8-522.000	1	Lx+125	Lx+25	14, 16, 18	1,0 (100)	52	62	25	6	0,36	500 р.
Л8-522.000-01	1	Lx+125	Lx+25	14, 16, 18	1,0 (100)	52	62	25	6	0,36	875 р.
Л8-522.000-02	1	Lx+130	Lx+25	25, 28	1,0 (100)	64	68	25	6	0,40	575 р.
Л8-522.000-03	1	Lx+130	Lx+25	25, 28	1,0 (100)	64	68	25	6	0,40	975 р.
Л8-522.000-04	1	Lx+185	Lx+35	32	2,0 (200)	70	114	28	8	0,56	650 р.
Л8-522.000-05	1	Lx+185	Lx+35	32	2,0 (200)	70	114	28	8	0,56	1 050 р.
Л8-522.000-06	1	Lx+185	Lx+35	38	2,0 (200)	76	114	28	8	0,58	700 р.
Л8-522.000-07	1	Lx+185	Lx+35	38	2,0 (200)	76	114	28	8	0,58	1 125 р.
Л8-522.000-08	1	Lx+190	Lx+35	45	2,0 (200)	84	118	28	8	0,64	750 р.
Л8-522.000-09	1	Lx+190	Lx+35	45	2,0 (200)	84	118	28	8	0,64	1 225 р.
Л8-522.000-10	1	Lx+195	Lx+35	57	2,0 (200)	96	124	28	10	1,10	800 р.
Л8-522.000-11	1	Lx+195	Lx+35	57	2,0 (200)	96	124	28	10	1,10	2 750 р.
Л8-522.000-12	2	Lx+165	Lx+35	32	3,0 (300)	300	96	28	8	1,68	1 125 р.
Л8-522.000-13	2	Lx+165	Lx+35	32	3,0 (300)	300	96	28	8	1,68	4 375 р.
Л8-522.000-14	2	Lx+165	Lx+35	38	3,0 (300)	310	96	28	8	1,76	1 225 р.
Л8-522.000-15	2	Lx+165	Lx+35	38	3,0 (300)	310	96	28	8	1,76	4 550 р.
Л8-522.000-16	2	Lx+165	Lx+35	45	3,0 (300)	320	96	28	8	1,88	1 300 р.
Л8-522.000-17	2	Lx+165	Lx+35	45	3,0 (300)	320	96	28	8	1,88	4 750 р.
Л8-522.000-18	2	Lx+165	Lx+35	57	3,0 (300)	340	96	28	8	2,05	1 375 р.
Л8-522.000-19	2	Lx+165	Lx+35	57	3,0 (300)	340	96	28	8	2,05	4 975 р.

«

Подвески жесткие предназначены для трубопроводов ТЭС и АЭС с параметрами среды:

Р _у<,4,0МПа (40 кгс/см ²) и t_раб<,425℃.

Подвески применяются для объектов, строящихся в районах с расчетной температурой наружного воздуха не ниже минус 30℃.

Для районов с температурой наружного воздуха ниже минус 30℃ применять материал, указанный в приложении.

Пример условного обозначения жесткой подвески для горизонтального трубопровода Дн 32мм из углеродистой стали:

ПОДВЕСКА - 32 - Л8 - 522.000 - 04

Обозначение серьги	Для тяг d	A	H	R	j	b	S	d	Масса, кг
Л8-522.001	6	36	56	10	10	20	6	8	0,05
Л8-522.001-01	8	76	110	18	15	36	8	12	0,2
Л8-522.001-02	10	76	110	18	18	36	8	12	0,2

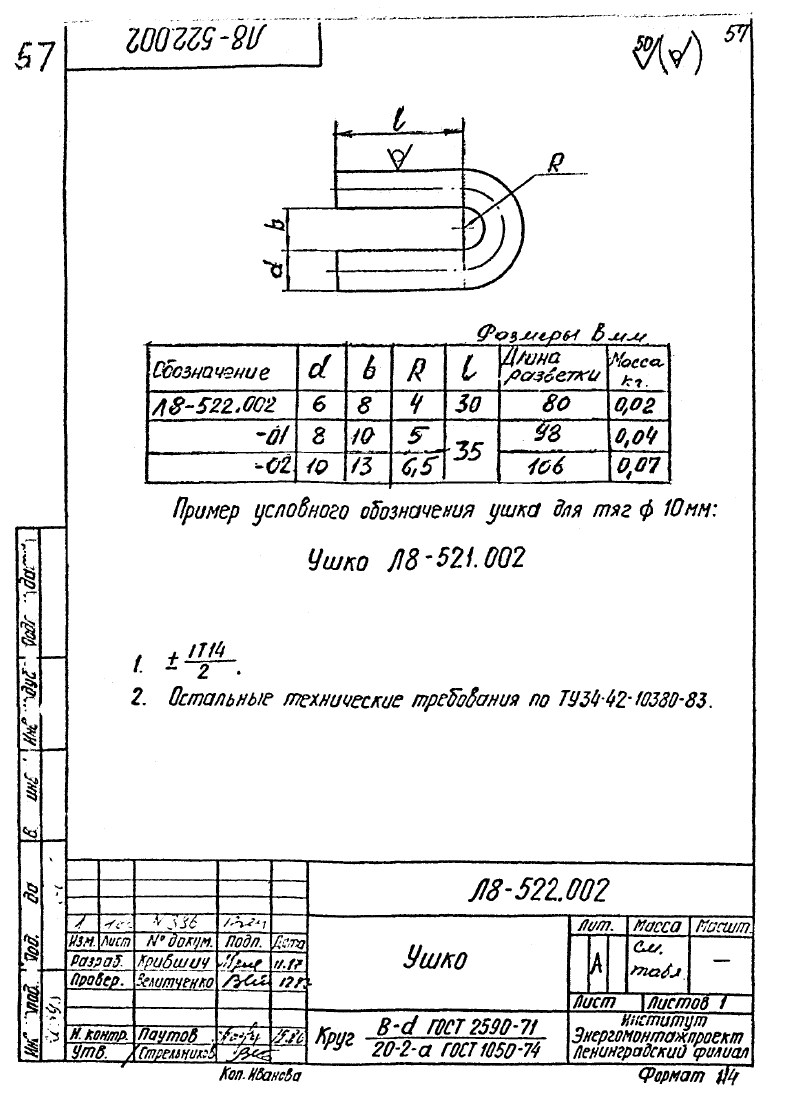

Обозначение ушко	d	b	R	j	Длина	Масса, кг
Л8-522.002	6	8	4	30	80	0,02
Л8-522.002-01	8	10	5	35	98	0,04
Л8-522.002-02	10	13	6,5	35	106	0,07

Обозначение проушины	Для тяг d	H	S	Масса, кг
Л8-522.003	6	37	6	0,08
Л8-522.003-01	8, 10	35	8	0,1
