  3. Опора скользящая направляющая Л8-517.000

Опора скользящая направляющая Л8-517.000

Цена по запросу

Опора скользящая направляющая Л8-517.000

Цена по запросу

Связаться с менеджером
Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru
WhatsApp
Заголовок
Telegram
Связаться с менеджером
Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru
WhatsApp
Заголовок
Telegram

Описание

Прайс-лист на опоры скользящие направляющие Л8-517.000

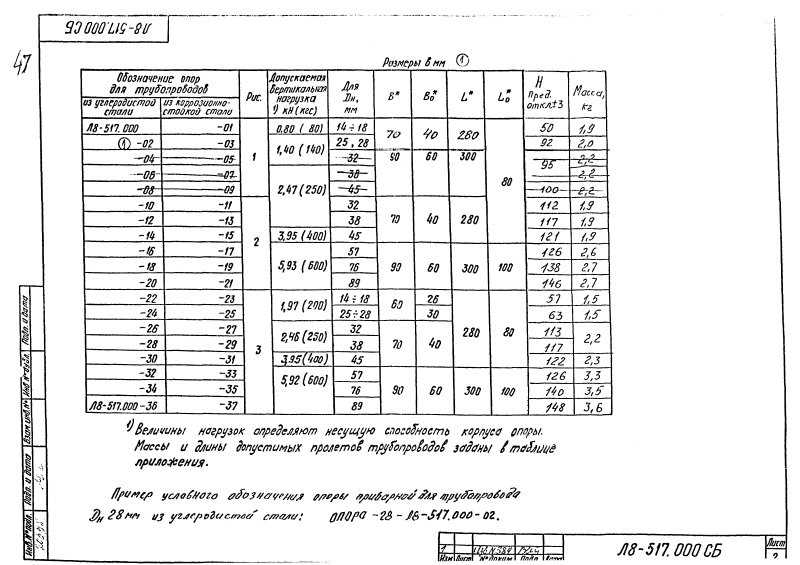

Обозначение опоры Рис. Dн Допускаемая вертикальная нагрузка, кН (кгс) B* B0* L* L0* H Масса, кг Стоимость за ед., руб.*
Л8-517.000 1 14-18 0,80 (80) 70 40 280 80 50 1,9 875 р.
Л8-517.000-01 1 14-18 0,80 (80) 70 40 280 80 50 1,9 3 800 р.
Л8-517.000-02 1 25, 28 1,40 (140) 70 40 280 80 92 2 950 р.
Л8-517.000-03 1 25, 28 1,40 (140) 70 40 280 80 92 2 3 975 р.
Л8-517.000-10 2 32 2,47 (250) 70 40 280 80 112 1,9 875 р.
Л8-517.000-11 2 32 2,47 (250) 70 40 280 80 112 1,9 3 800 р.
Л8-517.000-12 2 38 2,47 (250) 70 40 280 80 117 1,9 875 р.
Л8-517.000-13 2 38 2,47 (250) 70 40 280 80 117 1,9 3 800 р.
Л8-517.000-14 2 45 3,95 (400) 70 40 280 80 121 1,9 875 р.
Л8-517.000-15 2 45 3,95 (400) 70 40 280 80 121 1,9 3 800 р.
Л8-517.000-16 2 57 5,93 (600) 90 60 300 100 126 2,6 1 150 р.
Л8-517.000-17 2 57 5,93 (600) 90 60 300 100 126 2,6 5 250 р.
Л8-517.000-18 2 76 5,93 (600) 90 60 300 100 138 2,7 1 200 р.
Л8-517.000-19 2 76 5,93 (600) 90 60 300 100 138 2,7 5 500 р.
Л8-517.000-20 2 89 5,93 (600) 90 60 300 100 146 2,7 1 200 р.
Л8-517.000-21 2 89 5,93 (600) 90 60 300 100 146 2,7 5 500 р.
Л8-517.000-22 3 14-18 1,97 (200) 60 26 280 80 57 1,5 800 р.
Л8-517.000-23 3 14-18 1,97 (200) 60 26 280 80 57 1,5 3 500 р.
Л8-517.000-24 3 25-28 1,97 (200) 60 30 280 80 63 1,5 800 р.
Л8-517.000-25 3 25-28 1,97 (200) 60 30 280 80 63 1,5 3 500 р.
Л8-517.000-26 3 32 2,46 (250) 70 70 280 80 113 2,2 1 100 р.
Л8-517.000-27 3 32 2,46 (250) 70 70 280 80 113 2,2 4 725 р.
Л8-517.000-28 3 38 2,46 (250) 70 70 280 80 117 2,2 1 100 р.
Л8-517.000-29 3 38 2,46 (250) 70 70 280 80 117 2,2 4 725 р.
Л8-517.000-30 3 45 3,95 (400) 70 70 280 80 122 2,3 1 175 р.
Л8-517.000-31 3 45 3,95 (400) 70 70 280 80 122 2,3 4 875 р.
Л8-517.000-32 3 57 5,92 (600) 90 90 300 100 126 3,3 1 575 р.
Л8-517.000-33 3 57 5,92 (600) 90 90 300 100 126 3,3 6 375 р.
Л8-517.000-34 3 76 5,92 (600) 90 90 300 100 140 3,5 1 775 р.
Л8-517.000-35 3 76 5,92 (600) 90 90 300 100 140 3,5 6 725 р.
Л8-517.000-36 3 89 5,92 (600) 90 90 300 100 148 3,6 1 875 р.
Л8-517.000-37 3 89 5,92 (600) 90 90 300 100 148 3,6 6 850 р.

«

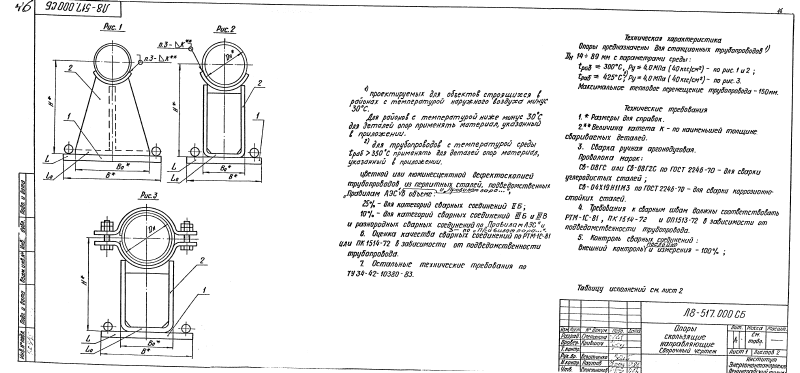

Техническое описание

Опоры предназначены для станционных трубопроводов Дн 14-89мм с параметрами среды:

t раб<,300℃, Р у<,4МПа (40 кгс/см 2) – по рис.1 и2,
tраб<,425℃, Р у<,4МПа (40 кгс/см 2) – по рис.3.

Максимальное тепловое перемещение трубопровода – 150мм.

Проектируемых для объектов строящихся в районах с температурой наружного воздуха минус 30℃. Для районов с температурой ниже минус 30℃ для деталей опор применять материал, указанный в приложении.

Для трубопроводов с температурой среды tраб>,350℃ применять для деталей опор материал, указанный в приложении.

Величины нагрузок определяют несущую способность корпуса опоры. Массы и длины допустимых пролетов трубопроводов заданы в таблице приложения.

Пример условного обозначения опоры приварной для трубопровода Дн 28мм из углеродистой стали:

ОПОРА - 28 - Л8 - 517.000 - 02.

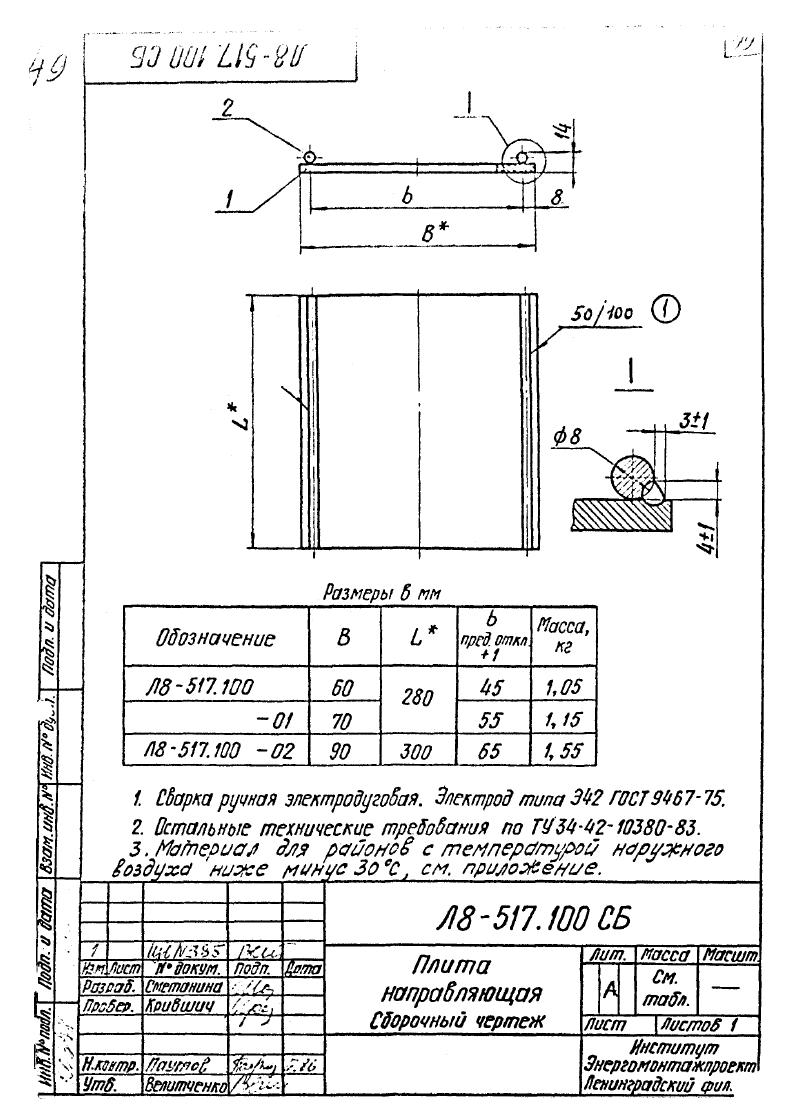

Плита Л8-517.100

Обозначение плиты B L* b Масса, кг
Л8-517.100 60 280 45 1,05
Л8-517.100-01 70 280 55 1,15
Л8-517.100-02 90 300 65 1,55

Л8-517.000
