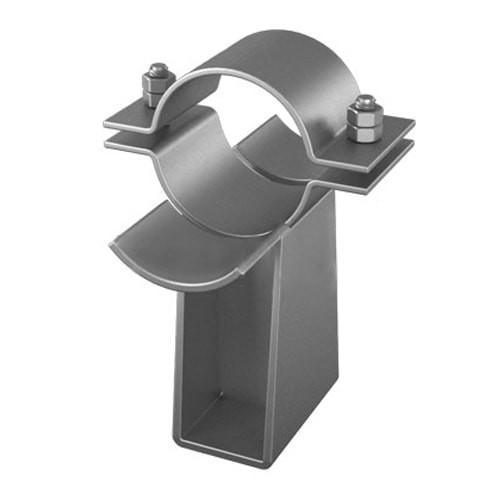

Опора неподвижная с плоским хомутом Л8-512.000

Опоры трубопроводов
Опора неподвижная с плоским хомутом Л8-512.000

Опора неподвижная с плоским хомутом Л8-512.000

Цена по запросу

Опора неподвижная с плоским хомутом Л8-512.000

Цена по запросу

Связаться с менеджером

Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru

Связаться с менеджером

Получить консультацию

Отправьте заявку на email:

ekaterinburg@kan-pribor66.ru

Описание

Прайс-лист на опоры неподвижные с плоским хомутом Л8-512.000

Обозначение опоры	Dн	Допускаемые нагрузка кН (кгс)		A	B	B₁	L	l	H*	h	S	d	K₁*	K₂*	Масса, кг	Стоимость за ед., руб.*
Обозначение опоры	Dн	Вертик.	Осевая и боковая	A	B	B₁	L	l	H*	h	S	d	K₁*	K₂*	Масса, кг	Стоимость за ед., руб.*
Л8-512.000	14-18	1,97 (200)	1,97 (200)	52	26	70	80	50	57	50	57	M6-8g	3	4	0,55	475 р.
Л8-512.000-01	14-18	1,97 (200)	1,97 (200)	52	26	70	80	50	57	50	57	M6-8g	3	4	0,55	1 475 р.
Л8-512.000-02	25, 28	1,97 (200)	1,97 (200)	64	30	85	80	50	63	50	63	M6-8g	3	4	0,62	525 р.
Л8-512.000-03	25, 28	1,97 (200)	1,97 (200)	64	30	85	80	50	63	50	63	M6-8g	3	4	0,62	1 650 р.
Л8-512.000-04	32	2,47 (250)	2,96 (300)	70	40	95	80	50	113	100	113	M8-8g	4	4	1,19	675 р.
Л8-512.000-05	32	2,47 (250)	2,96 (300)	70	40	95	80	50	113	100	113	M8-8g	4	4	1,19	2 750 р.
Л8-512.000-06	38	2,47 (250)	2,96 (300)	76	40	100	80	50	117	100	117	M8-8g	4	4	1,21	750 р.
Л8-512.000-07	38	2,47 (250)	2,96 (300)	76	40	100	80	50	117	100	117	M8-8g	4	4	1,21	3 125 р.
Л8-512.000-08	45	3,95 (400)	4,45 (450)	84	40	110	80	50	122	100	122	M8-8g	4	6	1,33	850 р.
Л8-512.000-09	45	3,95 (400)	4,45 (450)	84	40	110	80	50	122	100	122	M8-8g	4	6	1,33	3 500 р.
Л8-512.000-10	57	5,92 (600)	6,42 (650)	96	60	130	100	60	126	100	126	M10-8g	4	6	2,00	1 050 р.
Л8-512.000-11	57	5,92 (600)	6,42 (650)	96	60	130	100	60	126	100	126	M10-8g	4	6	2,00	3 850 р.
Л8-512.000-12	76	5,92 (600)	6,42 (650)	116	60	150	100	60	140	100	140	M10-8g	4	6	2,30	1 250 р.
Л8-512.000-13	76	5,92 (600)	6,42 (650)	116	60	150	100	60	140	100	140	M10-8g	4	6	2,30	4 250 р.
Л8-512.000-14	89	5,92 (600)	6,42 (650)	130	60	170	100	60	148	100	148	M10-8g	4	6	2,50	1 350 р.
Л8-512.000-15	89	5,92 (600)	6,42 (650)	130	60	170	100	60	148	100	148	M10-8g	4	6	2,50	4 675 р.

Техническое описание

Опора предназначена для крепления станционных трубопроводов ТЭС и АЭС с параметрами среды Р _раб<,2,2МПа (22 кгс/см ²) и t_раб<,425℃, для объектов, строящихся в районах с расчетной температурой наружного воздуха не ниже минус 30℃.

При температуре среды свыше 350℃ и для районов с температурой ниже минус 30℃ применять материал, указанный в приложении.

Величины нагрузок определяют несущую способность корпуса опоры. Массы и длины допустимых пролетов трубопроводов заданы в таблице Приложения.

Пример условного обозначения опоры для трубопроводов Дн 28мм из углеродистой стали:

ОПОРА - 28 - Л8 - 512.000 - 02
