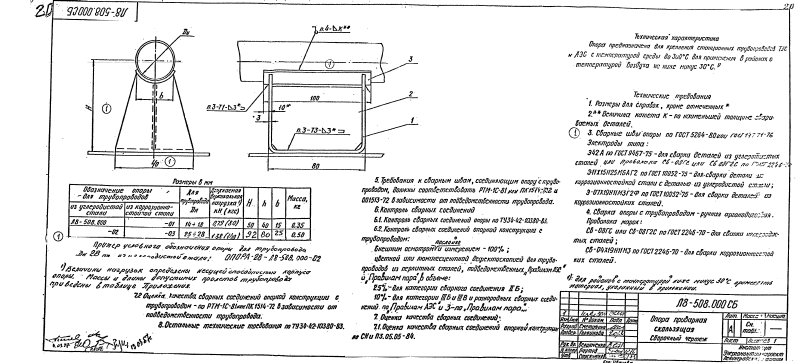

| Обозначение опоры | Dн | Допускаемая вертикальная нагрузка, кН (кгс) |
H | h | b | Масса, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|
| Л8-508.000 | 14-18 | 0,79 (80) | 50 | 40 | 15 | 0,35 | 550 р. |
| Л8-508.000-01 | 14-18 | 0,79 (80) | 50 | 40 | 15 | 0,35 | 1 120 р. |
| Л8-508.000-02 | 25-28 | 1,38 (140) | 92 | 80 | 25 | 0,50 | 670 р. |
| Л8-508.000-03 | 25-28 | 1,38 (140) | 92 | 80 | 25 | 0,50 | 1 300 р. |
«

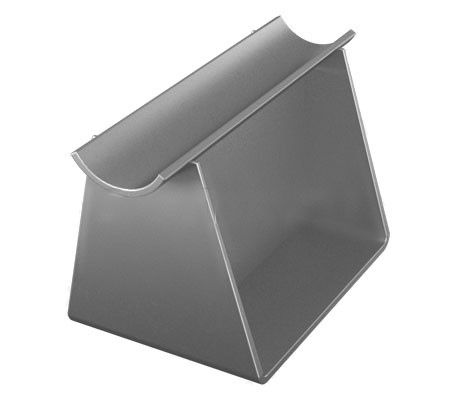

Опора предназначена для крепления станционных трубопроводов ТЭС и АЭС с температурой среды до 300℃ для применения в районах с температурой воздуха не ниже минус 30℃.
Для районов с температурой ниже минус 30℃ применяется материал, указанный в приложении.
Величины нагрузок определены несущей способностью корпуса опоры. Массы и длины допустимых пролетов трубопровода приведены в таблице Приложения.
Пример условного обозначения опоры для трубопровода Дн 28мм из углеродистой стали:
ОПОРА - 28 - Л8 - 508.000 – 02

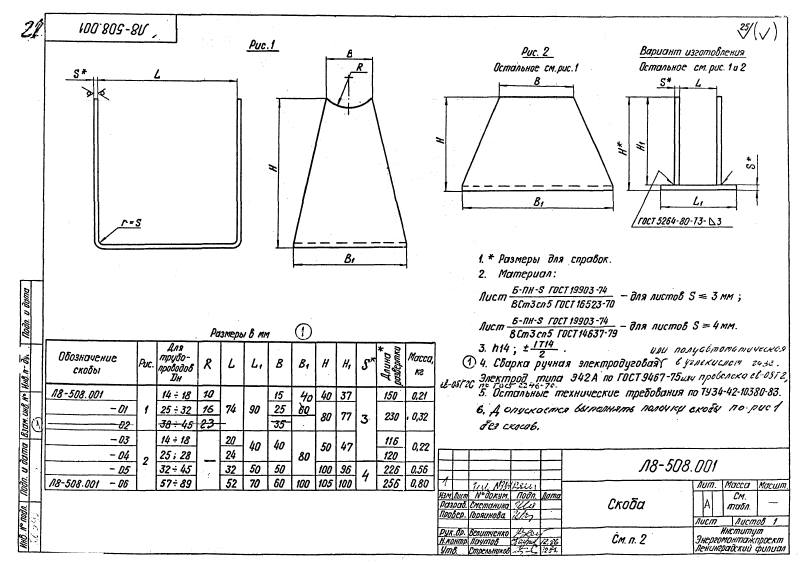

| Обозначение скобы | Рис. | Dн | R | L | L1 | B | B1 | H | H1 | S* | Длина развертки | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Л8-508.001 | 1 | 14-18 | 10 | 74 | 90 | 15 | 40 | 40 | 37 | 3 | 150 | 0,21 |
| Л8-508.001-01 | 1 | 25-32 | 16 | 74 | 90 | 25 | 60 | 80 | 77 | 3 | 230 | 0,32 |
| Л8-508.001-03 | 2 | 14-18 | - | 20 | 40 | 40 | - | 50 | 47 | 3 | 116 | 0,22 |
| Л8-508.001-04 | 2 | 25, 28 | - | 24 | 40 | 40 | 80 | 50 | 47 | 3 | 120 | 0,22 |
| Л8-508.001-05 | 2 | 32-45 | - | 32 | 50 | 50 | 80 | 100 | 96 | 4 | 226 | 0,56 |
| Л8-508.001-06 | 2 | 57-89 | - | 52 | 70 | 60 | 100 | 105 | 100 | 4 | 256 | 0,80 |

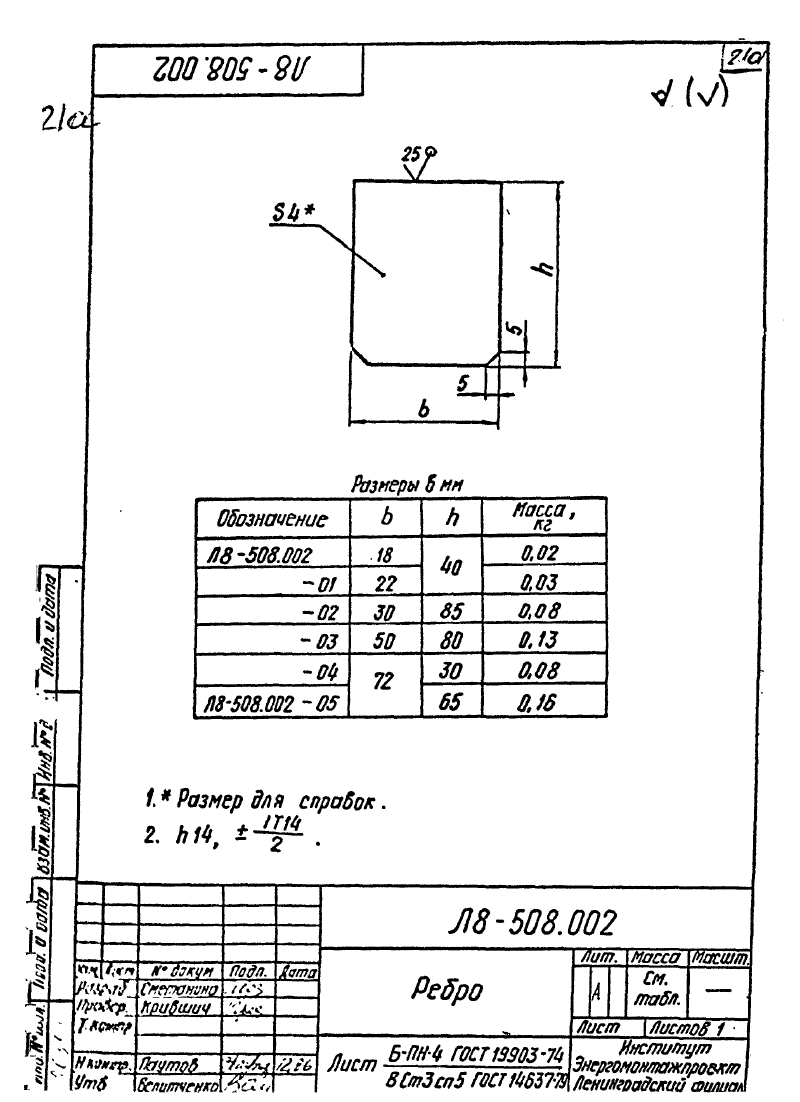

| Обозначение ребра | b | h | Масса, кг |
|---|---|---|---|
| Л8-508.002 | 18 | 40 | 0,02 |
| Л8-508.002-01 | 22 | 40 | 0,03 |
| Л8-508.002-02 | 30 | 85 | 0,08 |
| Л8-508.002-03 | 50 | 80 | 0,13 |
| Л8-508.002-04 | 72 | 30 | 0,08 |
| Л8-508.002-05 | 72 | 65 | 0,16 |
| Обозначение накладки | Dн | R | b | l | Масса, кг |
|---|---|---|---|---|---|
| Л8-508.003 | 14-18 | 10 | 20 | 50 | 0,03 |
| Л8-508.003-01 | 14-18 | 10 | 20 | 50 | 0,03 |
| Л8-508.003-02 | 25, 28 | 14 | 30 | 50 | 0,05 |
| Л8-508.003-03 | 25, 28 | 14 | 30 | 50 | 0,05 |
| Л8-508.003-04 | 32 | 16 | 36 | 50 | 0,06 |
| Л8-508.003-05 | 32 | 16 | 36 | 50 | 0,06 |
| Л8-508.003-06 | 38 | 19 | 42 | 50 | 0,08 |
| Л8-508.003-07 | 38 | 19 | 42 | 50 | 0,08 |
| Л8-508.003-08 | 45 | 23 | 50 | 50 | 0,09 |
| Л8-508.003-09 | 45 | 23 | 50 | 50 | 0,09 |
| Л8-508.003-10 | 57 | 29 | 56 | 60 | 0,12 |
| Л8-508.003-11 | 57 | 29 | 56 | 60 | 0,12 |
| Л8-508.003-12 | 57 | 29 | 56 | 100 | 0,20 |
| Л8-508.003-13 | 57 | 29 | 56 | 100 | 0,20 |
| Л8-508.003-14 | 76 | 39 | 74 | 60 | 0,17 |
| Л8-508.003-15 | 76 | 39 | 74 | 60 | 0,17 |
| Л8-508.003-16 | 76 | 39 | 74 | 100 | 0,28 |
| Л8-508.003-17 | 76 | 39 | 74 | 100 | 0,28 |
| Л8-508.003-18 | 89 | 45 | 84 | 60 | 0,20 |
| Л8-508.003-19 | 89 | 45 | 84 | 60 | 0,20 |
| Л8-508.003-20 | 89 | 45 | 84 | 100 | 0,31 |
| Л8-508.003-21 | 89 | 45 | 84 | 100 | 0,31 |
| Л8-508.003-22 | 14-18 | 10 | 20 | 100 | 0,06 |
| Л8-508.003-23 | 14-18 | 10 | 20 | 100 | 0,06 |
| Л8-508.003-24 | 25, 28 | 14 | 30 | 100 | 0,10 |
| Л8-508.003-25 | 25, 28 | 14 | 30 | 100 | 0,10 |
