Клапан взрывной предохранительный типов ПГВУ, ОСТ применяется для защиты энергетических установок от разрушений при взрыве горючих газов или угольной пыли. Как правило клапаны данного типа устанавливаются в топочных камерах, газоходах паровых котлов и печей, системах пылеприготовления котельных установок, работающих как под разряжением, так и при избыточном давлении.

Клапан взрывной предохранительный: конструкция и типы исполнения

Предохранительный клапан представляет собой конструкцию круглой формы со сквозным отверстием, которое закрыто мембраной и легко разрушающимся материалом, например асбестовое или алюминиевое полотно. Производство взрывных предохранительных клапанов осуществляется в соответствии с конструкторской документацие ОСТ 108.812.03-82, ПГВУ 091-80, ПГВУ 092-80, а так же ТУ 28.24.11-009-45602104-2017 Свердловского завода СЗТОиМ.

Типы исполнения: 1 тип — горизонтальный, с мембраной из асбеста или алюминия; 2 тип- горизонтальный, с мембраной из асбеста или алюминия, с подъемной обечайкой.

Основные рабочие параметры предохранительного клапана ПГВУ, ОСТ

• Диаметр условного прохода, мм: от 150 до 1500
• Рабочее давление в зависимости от исполнения: от 0,002 кг/см² до 0,15 кг/см²

В зависимости от рабочих условий клапан взрывной предохранительный может выполняться следующих исполнений:

Исполнение 1 – используется  при установке клапана внутри здания на газоходе, работающем под разряжением или давлением до 2 кПа (0,002 кг/см2).  Материал диафрагмы — асбестовый  картон.

Исполнение 2 – используется при  установке клапана внутри или снаружи здания на газоходах, с давлением до 40 кПа (0,04 кг/см2). Материал диафрагмы  — алюминий со швом.

Исполнение 3 – используется  при установке клапана внутри или снаружи здания на газоходах, с давлением до150 кПа (0,15 кг/см2). Материал диафрагмы  — алюминий со швом.

Исполнение 4 – используется при установке клапана внутри или снаружи здания на газоходах, с давлением до150 кПа (0,15 кг/см2). Материал диафрагмы — алюминий без шва с надрезом посередине.

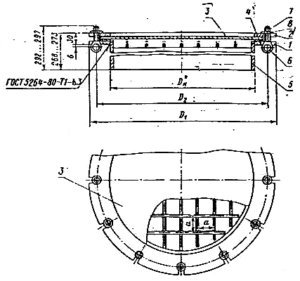

Технические характеристики и габаритные размеры

Обозначение по чертежу	Диаметр, мм	Масса, кг
ОСТ 108.812.03-82	150	15,6
ОСТ 108.812.03-82	200	19,2
ОСТ 108.812.03-82	250	26,4
ОСТ 108.812.03-82	300	33,6
ОСТ 108.812.03-82	350	39,6
ОСТ 108.812.03-82/01 ПГВУ 091-80	400	51,6
ОСТ 108.812.03-82/02 ПГВУ 091-80	450	58,8
ОСТ 108.812.03-82/03 ПГВУ 091-80	500	67,2
04 ПГВУ 091-80	600	70,8
05 ПГВУ 091-80	700	74,4
06 ПГВУ 091-80	800	78,0
07 ПГВУ 091-80	900	94,8
08 ПГВУ 091-80	1000	105,6
09 ПГВУ 091-80	1100	111,5
10 ПГВУ 091-80	1200	120,8

Клапан взрывной ПГВУ и клапан взрывной ОСТ изготавливаются в соответствии с типовыми чертежами. Номер чертежа соответствующей модели указан в таблице.
