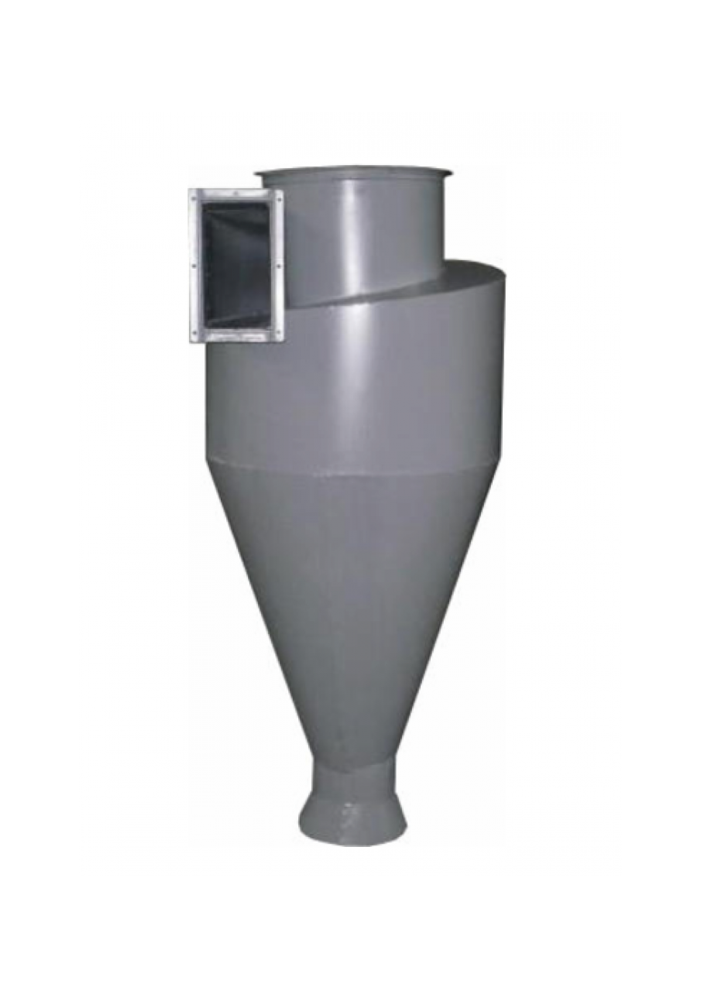

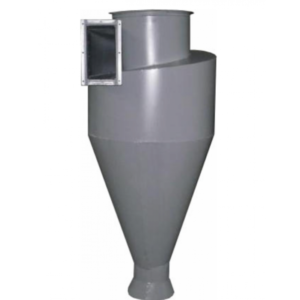

Циклоны ЦР предназначены для улавливания пыли в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц, также возможно использование на деревообрабатывающих предприятиях.
Расшифровка обозначения циклона ЦР: Ц – циклон, Р – разгрузитель.
Изготавливаются как левого, так и правого исполнения.
Рекомендуемая скорость Vвх – 14 – 18 м/с, Vц – 2,07 – 2,66 м/с.
Для улавливания зерновой и мучной пыли также применяются следующие циклоны: циклоны ЦОЛ, циклоны УЦ-38, циклоны ЦРк, циклоны 4БЦШ, циклоны У21-ББЦ, циклоны УЦМ-38, циклоны ОТИ.
Технические характеристики циклонов ЦР
| Наименование | Производительность по воздуху м3/ч | D, мм | Н, мм | a х b, мм | Масса, кг |
| Циклон ЦР-200 | 200 — 260 | 200 | 885 | 150×75 | 10,4 |
| Циклон ЦР-225 | 260 — 320 | 225 | 990 | 165×80 | 12,4 |
| Циклон ЦР-250 | 320 — 390 | 250 | 1095 | 180×85 | 13,8 |
| Циклон ЦР-275 | 390 – 475 | 275 | 1200 | 195×90 | 16,8 |
| Циклон ЦР-300 | 475 — 510 | 300 | 1305 | 210×95 | 19,3 |
| Циклон ЦР-325 | 550 — 660 | 325 | 1410 | 225×100 | 22,4 |
| Циклон ЦР-350 | 630 – 750 | 350 | 1510 | 235×105 | 24,3 |
| Циклон ЦР-375 | 725 – 875 | 375 | 1615 | 250×110 | 26,7 |
| Циклон ЦР-400 | 825 – 1000 | 400 | 1720 | 265×115 | 29,6 |
| Циклон ЦР-425 | 935 – 1125 | 425 | 1825 | 280×120 | 34,2 |
| Циклон ЦР-450 | 1050 – 1250 | 450 | 1930 | 295×125 | 37,6 |
| Циклон ЦР-475 | 1175 – 1400 | 475 | 2035 | 310×130 | 41,6 |
| Циклон ЦР-500 | 1300 – 1565 | 500 | 2140 | 325×135 | 43,4 |
