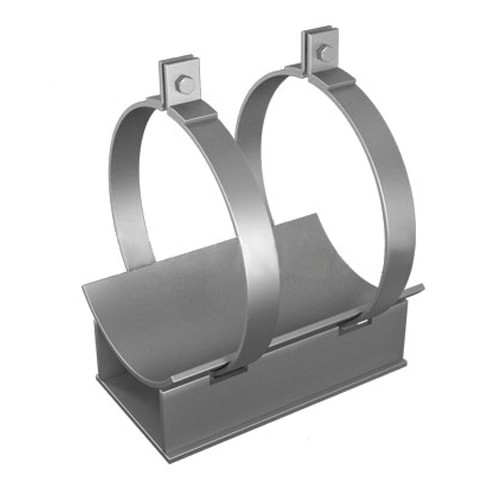

Металлические конструкции скользящей опоры можно увидеть на листах с1 по 10 альбома НТС 65-06. Все поверхности скользящих опор покрываются кремнийорганической эмаль КО-8101-универсальной в 4 слоя. После стяжки хомутов опор болтами производится повторная покраска элементов опор в местах повреждения изоляции.

Сварка предусмотрена по всему периметру соприкосновения элементов: дуговая в защитном газе или ручная дуговая электродами. Толщина шва по наименьшей толщине свариваемых элементов. На трущиеся поверхности опор наносится слой графитовой смазки.

Масса изделий по альбому НТС 65-06 дается с учетом наплавленного металла и резиновых прокладок.

ОПМ-05 | ОПМ-07 | ОПМ-08 | ОПМ-1 | ОПМ-1,25 | ОПМ-1,5 | ОПМ-2 | ОПМ-2,5 | ОПМ-3 | ОПМ-4

ОПМ-5 | ОПМ-6 | ОПМ-7 | ОПМ-8 | ОПМ-9 | ОПМ-10

HTC 65-06 вып.2
