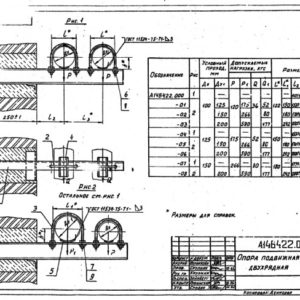

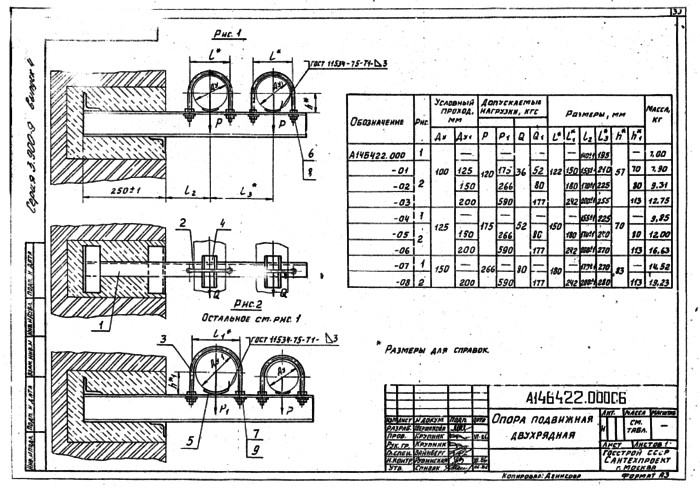

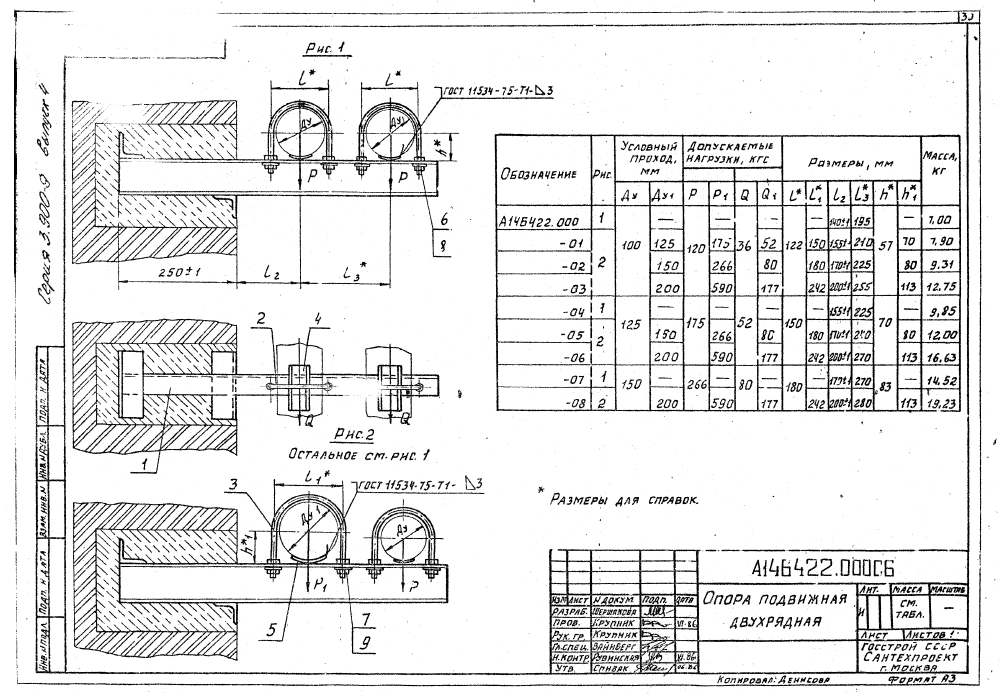

Прайс-лист на опоры А14Б 422.000
| Обозначение | Рис. | Условный проход, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | Стоимость за ед., руб.* | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||||||||
| ДУ | ДУ₁ | L | L₁ | L₂ | L₃ | h | h₁ | Р | Р₁ | Q | Q₁ | ||||
| А14Б 422.000 | 1 | 100 | — | 122 | — | 140±1 | 195 | 57 | — | 120 | — | 36 | — | 7 | |
| А14Б 422.000-01 | 2 | 100 | 125 | 122 | 150 | 155±1 | 210 | 57 | 70 | 120 | 175 | 36 | 52 | 7,9 | |
| А14Б 422.000-02 | 2 | 100 | 150 | 122 | 180 | 170±1 | 225 | 57 | 80 | 120 | 266 | 36 | 80 | 9,31 | |
| А14Б 422.000-03 | 2 | 100 | 200 | 122 | 242 | 200±1 | 255 | 57 | 113 | 120 | 590 | 36 | 177 | 12,75 | |
| А14Б 422.000-04 | 1 | 125 | — | 150 | — | 155±1 | 225 | 70 | — | 175 | — | 52 | — | 9,85 | |
| А14Б 422.000-05 | 2 | 125 | 150 | 150 | 180 | 170±1 | 240 | 70 | 80 | 175 | 266 | 52 | 80 | 12 | |
| А14Б 422.000-06 | 2 | 125 | 200 | 150 | 242 | 200±1 | 270 | 70 | 113 | 175 | 590 | 52 | 177 | 16,63 | |
| А14Б 422.000-07 | 1 | 150 | — | 180 | — | 170±1 | 270 | 83 | — | 266 | — | 80 | — | 14,52 | |
| А14Б 422.000-08 | 2 | 150 | 200 | 180 | 242 | 200±1 | 280 | 83 | 113 | 266 | 590 | 80 | 177 | 19,23 | |
«
