Циклоны РИСИ

Циклоны РИСИ применяются для очистки воздуха от всех видов волокнистой и слипающейся пыли, полировальной пыли и отходов лакокрасочных покрытий.

Применяются для очистки воздуха от пыли, образующейся при полировании поверхностей мебельных и других деталей с использованием полировальных паст.

Корпус состоит из двух конусных частей. Расширяющаяся к низу нижняя коническая часть циклона исключает закупорки выпускного отверстия.

Верхняя коническая часть циклона (сужается к низу) способствует сцеплению волокнистых частиц и образованию более крупных частиц. При этом улучшается сепарационный эффект более крупных частиц и затрудняется унос частиц пыли из циклона, то есть увеличивается пылеулавливающий эффект циклона.

Технические характеристики циклонов с обратным конусом аналогичных циклону РИСИ: циклоны ЦМ , циклоны ЦОК, Бункера к циклонам.

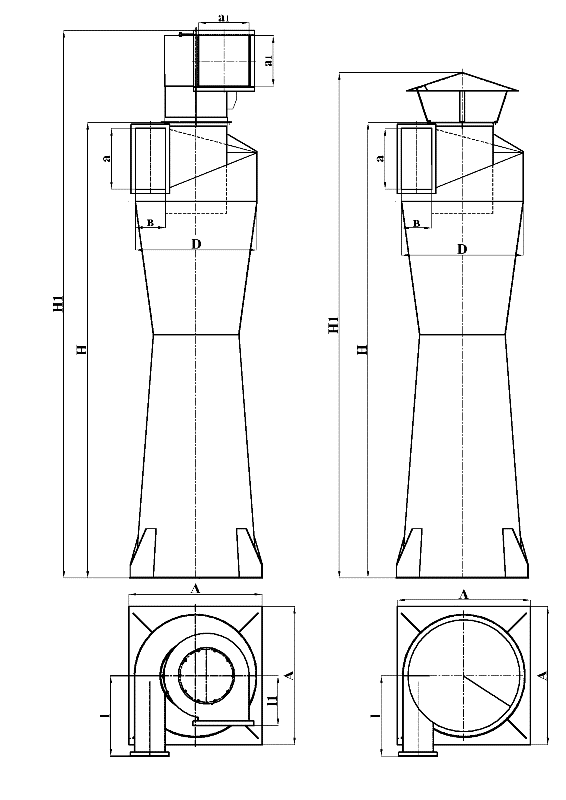

Технические характеристики циклонов РИСИ

Наименование	Производительность, м³/ч	D	H/H1	A	l	a	b/а1	l1	Масса, кг
ЦИКЛОН РИСИ 2	300	200	900/1067	368	200	100	48	110	325
ЦИКЛОН РИСИ 3	650	250	1250/1462	468	250	125	62	150	350
ЦИКЛОН РИСИ 4	800	300	1500/1712	468	300	150	73	150	384
ЦИКЛОН РИСИ 5	1400	400	1750/2007	568	350	200	98	185	410
ЦИКЛОН РИСИ 6	2000	500	2000/2395	668	400	250	123	220	443
ЦИКЛОН РИСИ 7	3000	600	2350/2818	768	450	300	148	260	470
ЦИКЛОН РИСИ 8	4000	700	2700/3236	868	500	350	173	295	530
ЦИКЛОН РИСИ 9	5500	800	3050/3655	968	550	400	198	330	590
ЦИКЛОН РИСИ 10	7000	900	3400/4078	1068	600	450	223	370	710
ЦИКЛОН РИСИ 11	9000	1000	3750/4545	1168	650	500	248	445	590
ЦИКЛОН РИСИ 12	10000	1100	4070/4906	1268	700	550	275	490	710
ЦИКЛОН РИСИ 13	12000	1200	4440/5352	1368	750	600	300	535	590
ЦИКЛОН РИСИ 14	14000	1300	4810/5798	1468	800	650	325	579	710
ЦИКЛОН РИСИ 15	15500	1400	5180/6244	1568	850	700	350	625	590
ЦИКЛОН РИСИ 16	17500	1500	5550/6690	1668	900	750	475	668	710
ЦИКЛОН РИСИ 17	20000	1600	5920/7136	1768	950	800	500	712	830

Технические характеристики циклонов РИСИ

Наименование	Производительность, м³/ч	H	H1	H2	D6	Масса, кг
ЦИКЛОН РИСИ 2	300	2597	2827	360	400	135
ЦИКЛОН РИСИ 3	650	2992	3222	360	400	151
ЦИКЛОН РИСИ 4	800	3242	3472	360	400	156
ЦИКЛОН РИСИ 5	1400	3537	3767	360	400	175
ЦИКЛОН РИСИ 6	2000	3925	4155	360	400	200
ЦИКЛОН РИСИ 7	3000	4348	4578	360	400	225
ЦИКЛОН РИСИ 8	4000	4786	5016	380	800	325
ЦИКЛОН РИСИ 9	5500	5185	5415	380	800	371
ЦИКЛОН РИСИ 10	7000	5628	5858	380	800	419
ЦИКЛОН РИСИ 11	9000	6095	6325	380	800	469

Технические характеристики циклонов ЦМ с бункером на кронштейне

Наименование	Производительность по воздуху м³/ч	Диаметр, мм	Высота, мм	Масса, кг
Циклон К-ЦМ500У	2200-3500	500	4170	186
Циклон К-ЦМ600У	3200-6000	600	4900	229

Технические характеристики циклонов ЦМ с ящиком

Наименование	Производительность по воздуху м³/ч	Диаметр, мм	Высота, мм	Масса, кг
Циклон Я-ЦМ500У	2200-3500	500	3580	300
Циклон Я-ЦМ600У	3200-6000	600	4170	325

Технические характеристики циклонов ЦМ с бункером на опоре

Наименование	Производительность по воздуху м³/ч	Диаметр, мм	Высота, мм	Масса, кг
Циклон П-ЦМ500У	2200-3500	500	4550	295
Циклон П-ЦМ600У	3200-6000	600	5320	350
Циклон П-ЦМ800У	6000-9000	800	6880	540
Циклон П-ЦМ1000У	9000-15000	1000	8450	725
